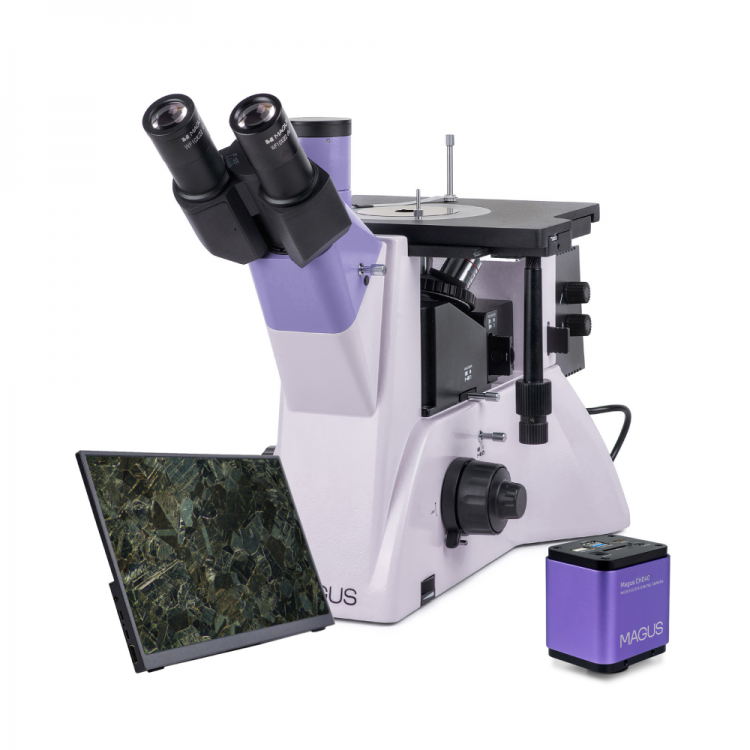

Металлографический инвертированный цифровой микроскоп MAGUS Metal VD700 BD LCD предназначен для детального исследования микроструктуры металлов, сплавов, полупроводниковых и других непрозрачных материалов.
Благодаря инвертированной конструкции микроскоп позволяет изучать крупногабаритные образцы массой до 2 кг без ограничений по геометрии.
Объект фиксируется на предметном столике обработанной поверхностью вниз, а исследование проводится в отраженном свете с использованием методов светлого поля, темного поля и простой поляризации. Встроенная цифровая система визуализации включает HDMI-камеру MAGUS CHD40 (4K) и 13,3" монитор MAGUS MCD40, что обеспечивает высококачественное отображение микроструктуры в реальном времени без необходимости подключения к компьютеру.
Области применения
Микроскоп используется в металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности для контроля качества материалов, анализа дефектов и структурных исследований. Также он востребован в научных лабораториях и образовательных учреждениях для обучения и проведения экспериментов.
Особенности
- Инвертированная оптическая схема – позволяет исследовать массивные образцы (до 2 кг) без ограничений по форме.
- Цифровая визуализация 4K – встроенная HDMI-камера MAGUS CHD40 с автономным режимом работы (без ПК) и монитор MAGUS MCD40 (13,3", IPS).
- Гибкость подключения – камера поддерживает HDMI, USB 3.0 и Wi-Fi, автоматически переключаясь между 4K и Full HD.
- Тринокулярная насадка с регулировкой высоты выноса зрачка и двумя каналами визуализации (для камеры и монитора).
- Планахроматические объективы с увеличенным рабочим расстоянием для работы в светлом и темном поле.
- Мощный осветитель 50 Вт с регулировкой по методу Кёлера и поддержкой поляризации.
- Предметный столик с поворотными вставками (10, 20, 30 мм) и точным механизмом перемещения.
- Плавная коаксиальная фокусировка с блокировкой и регулировкой жесткости.
- Набор светофильтров для точной цветопередачи и снижения бликов.
- Расширяемая конфигурация – возможность установки дополнительных объективов, окуляров и аксессуаров.
Преимущества
- Высокое качество изображения – 4K-камера с сенсором SONY Exmor/Starvis обеспечивает четкую детализацию даже при слабом освещении.
- Автономная работа – HDMI-подключение к монитору или проектору без необходимости использования компьютера.
- Удобство наблюдения – IPS-экран с широкими углами обзора и естественной цветопередачей.
- Гибкость исследований – поддержка светлого/темного поля и поляризации для различных методов контрастирования.
- Эргономичный дизайн – регулируемая насадка, удобное расположение фокусировочных рукояток.
- Стабильная работа – плавная видеофиксация (30 к/с) без задержек и разрывов кадра.
- Простое управление – интуитивное ПО для записи, измерений и обработки изображений.
Функции
- Исследование микроструктуры металлов, сплавов и других непрозрачных материалов.
- Методы контрастирования:
- Светлое поле
- Темное поле
- Простая поляризация
- Цифровая визуализация в 4K с возможностью вывода на монитор, проектор или ПК.
- Фото- и видеозапись с частотой 30 к/с для динамичных процессов.
- Измерение объектов (линейные и угловые размеры) через программное обеспечение.
- Регулировка освещения (диафрагмы, фильтры, поляризатор).
- Комфортная работа благодаря эргономичной конструкции и плавной фокусировке.
- Модульность – возможность установки дополнительных объективов и аксессуаров.
MAGUS Metal VD700 BD LCD – это профессиональный металлографический микроскоп с интегрированной цифровой системой визуализации. Он сочетает высокое оптическое качество, удобство работы и современные технологии, что делает его идеальным решением для промышленного контроля, научных исследований и образования. Автономный режим работы с 4K-монитором позволяет быстро получать детализированные изображения без сложных настроек, а поддержка различных методов контрастирования расширяет возможности анализа микроструктуры материалов.
| Страна | Китай |
| Бренд | Magus |
| Тип микроскопа | оптический (световой), цифровой |
| Максимальное увеличение, крат | 500х |
| Тип насадки | тринокулярный |
| Метод исследования | темнопольный, светлопольный, поляризация |
| Класс товара | профессиональный |
| Способ получения изображения | поляризационный микроскоп |
| Разрешение | 3840x2160 пикс (max) |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
| ПО, драйверы | HDMI: встроенное; USB: MAGUS View |
| Регулировка яркости | есть |
| Спектральный диапазон | 380–650 нм (с ИК-фильтром) |
| Чувствительность | 1028 мВ при 1/30 с (вольт на люкс-секунду на длине волны 550 нм) |
| Монитор | IPS, 13,3", 3840x2160 (4K), 60 Гц, LED-подсветка, питание: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
| Выходной порт | HDMI 1.4, USB (мышь), USB (адаптер Wi-Fi), USB (флеш-накопитель), SD (карты памяти до 32 ГБ) |
| Дополнительные функции | съемные анализатор и поляризатор, устройство для работы по методу темного поля |
| Кадровая частота | 30@3840х2160 (HDMI); 30@1920х1080 (Wi-Fi); 30@3840х2160 (USB 3.0) |
| Чувствительный элемент | SONY Exmor/Starvis CMOS, цветной, 1/1,2"" (11,14x6,26 мм) |
| Число мегапикселей | 8 |
| Размер пикселя | 2,9x2,9 мкм |
| Подсветка | галогенная |
| Увеличение | 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой)) |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Диапазон перемещения предметного столика | 30/30 мм |
| Предметный столик | 242x200 мм, двухкоординатный механический; круглые поворотные вставки O130 мм с отверстиями O10 мм, O20 мм и O30 мм |
| Питание | сеть переменного тока, 220±22 В / 50 Гц |
| Диафрагма | встроенные апертурная и полевая |
| Пользователи | для профессионалов, для опытных |
| Тип затвора | ERS (электронный скользящий затвор) |
| Формат фото | *.jpg, *.tif |
| Формат видео | *.h264/*.h265, *.mp4 |
| Диаметр окулярной трубки | 30 мм |
| Назначение | металлографические |
| Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
| Рабочее расстояние | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50х); 0,80 (80х); 3,0 (40x); 1,9 (60х); 0,40 (100х) |
| Светофильтры | матовый, желтый, зеленый, синий |
| Возможность записи видео | есть |
| Источник питания камеры | сетевой адаптер 12 В/1 А |
| Лампа | 12 В/50 Вт |
| Межзрачковое расстояние | 48–75 мм |
| Диапазон рабочих температур | +5… +35°С |
| Револьверное устройство | на 5 объективов |
| Корпус | цельнолитой алюминиевый |
| Тип подсветки | нижняя |
| Угол наклона окулярной насадки | 45° |
| Насадка | Зидентопф с возможностью разворота на 180° |
Базовая комплектация:
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Фонарь лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
