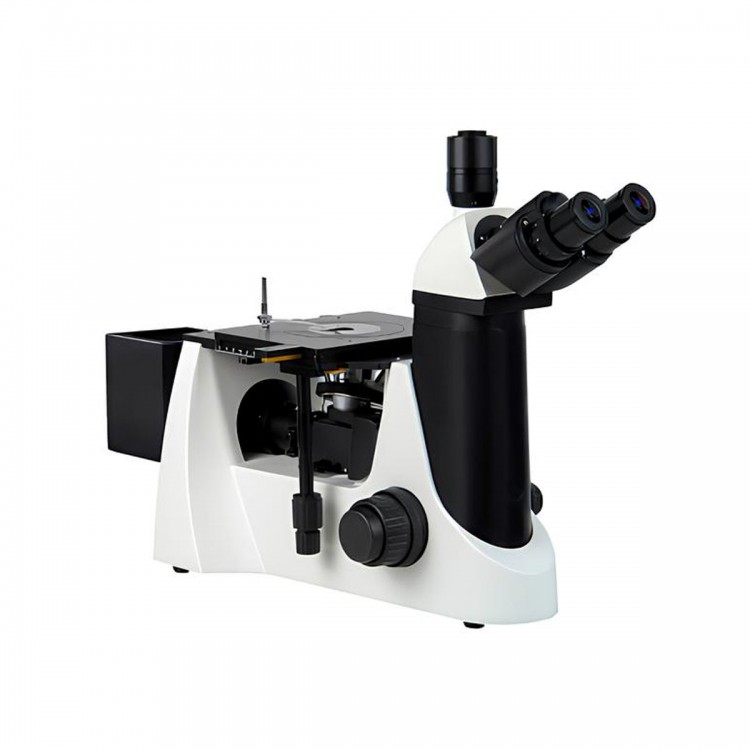

Профессиональный исследовательский инструмент для комплексного анализа структуры металлов и сплавов. Оптимальное решение для производственных лабораторий, научно-исследовательских центров и образовательных учреждений.
Конструктивные особенности
- Диапазон увеличений: 50х-500х в базовой комплектации (возможность расширения до 25х-1600х с дополнительными объективами)
- Оптическая система: тринокулярная насадка позволяет одновременно вести визуальное наблюдение и документирование исследований
- Методы исследования: светлое поле и поляризованный свет для выявления анизотропии материалов
- Конструкция: цельнометаллический корпус на литом штативе гарантирует устойчивость и отсутствие деформаций
- Механика: прецизионная система фокусировки с защитой от перегрузок
Преимущества для пользователя
- Возможность исследования как стандартных, так и крупногабаритных образцов благодаря инвертированной схеме
- Гибкая система настроек освещения для работы с различными типами металлов и сплавов
- Эргономичный дизайн снижает утомляемость оператора при длительной работе
- Надежная конструкция обеспечивает стабильность результатов измерений
Основные области применения
- Металлографический анализ структуры сталей, чугунов и цветных сплавов
- Контроль качества термической и механической обработки
- Исследование дефектов в металлопродукции
- Научные исследования в области материаловедения
- Образовательный процесс в технических вузах
| Страна | Россия |
| Бренд | МИКРОМЕД |
| Тип микроскопа | оптический (световой) |
| Максимальное увеличение, крат | 500х |
| Тип насадки | тринокулярный |
| Тип конструкции | портативный |
| Способ получения изображения | инвертированный микроскоп |
| Визуальная насадка | тринокулярная Зидентопфа |
| Источник освещения | галогенная лампа 12В / 50Вт |
| Увеличение насадки | 1х |
| Видимое увеличение микроскопа, крат | 50х - 500х (опция 25х - 1600х) |
| Диоптрийная настройка | на левом тубусе ±5 дптр |
| Регулировка яркости | 0 – 100% |
| Угол наклона окулярных тубусов, град | 30⁰ |
| Окуляры, видимое увеличение, крат/поле, мм | WF 10х/22мм, WF:10х/20мм Cross (опция: WF 5х/18мм, WF 16х/13мм Plan) с удаленным зрачком и посадочным диаметром 30 мм |
| Объективы (увеличение), крат/ числовая апертура | 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 (S) (опция: 0х/0.80 (S), 100х/0.80 (S)) |
| Осветители для отраженного света | Система Кёлера с прямой подсветкой через объектив |
| Револьвер | на 5 объективов |
| Тип коррекции объективов | планахроматы "бесконечность (∞)" |
| Фокусировка | Зубчато-реечный демпфированный механизм Коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон штатива Диапазон перемещения механизма - 15 мм Величина хода тонкой фокусировки - 0,1 мм/оборот Цена деления тонкой фокусировки - 1 мкм Механизм регулировки усилия грубой фокусировки |
| Предметный столик | Механический, двухкоординатный Размер рабочей поверхности - 190 х 150 мм Управление - коаксиальный привод X-Y Перемещение образца X-Y в диапазоне - 50 – 80 мм Отверстие для предметных вставок - 110 мм |
| Питание | Сеть переменного тока - 100 – 240В / 50 – 60 Гц |
| Вес | 10.5 кг |
| Вес с упаковкой | 14.5 кг |
| Габаритные размеры | 590 × 430 × 245 мм |
| Габаритные размеры в упаковке | 660 × 540 × 320 мм |
| Оптическая схема | бесконечность (∞) |
| Светофильтры | вставные - B, G, Y |
| Межзрачковое расстояние | 48 – 75 мм |
| Диапазон рабочих температур | 5 – 40⁰С при от590 |
| Деление светового потока | 50 : 50 |
| Парфокальная высота | 45 мм, стандарт DIN |
| Блок питания | встроенный |
Базовая комплектация
| Наименование | Количество |
| Инвертированный штатив с револьверным устройством, механизмом фокусировки, блоком питания и осветителем | 1 шт. |
| Револьвер на 5 позиций объективов (установлен) | 1 шт. |
| Насадка тринокулярная ICO Infinitive с наклоном тубусов 30⁰ | 1 шт. |
| Фонарь осветителя отраженного света с кабелем питания | 1 шт. |
| Столик механический 190 х 150 мм с коаксиальным механизмом перемещения X-Y | 1 шт. |
| Объектив L PLAN 5x/0.12 ∞/- | 1 шт. |
| Объектив LM PLAN 10x/0.25 ∞/0 | 1 шт. |
| Объектив LM PLAN 20x/0.4 ∞/0 | 1 шт. |
| Объектив LM PLAN 50x/0.70 (S) ∞/0 | 1 шт. |
| Окуляр WF 10х/22 с удаленным зрачком | 2 шт. |
| Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой | 1 шт. |
| Пластина предметная Ø110 мм со вставкой | 1 шт. |
| Поляризатор выдвижной, поворотный на 360⁰ (установлен) | 1 шт. |
| Слайдер с анализатором | 1 шт. |
| Слайдер со светофильтром желтым | 1 шт. |
| Слайдер со светофильтром синим | 1 шт. |
| Слайдер со светофильтром зеленым | 1 шт. |
| Адаптер С-mount 1х | 1 шт. |
| Зажим пружинный | 1 шт. |
| Кабель питания | 1 шт. |
| Пылезащитный чехол | 1 шт. |
| Ключ шестигранный 1.5 мм | 1 шт. |
| Ключ шестигранный 2 мм | 1 шт. |
| Ключ шестигранный 3 мм | 1 шт. |
| Лампа галогенная 12В/50Вт (одна установлена) | 2 шт. |
| Предохранитель запасной (вставка плавкая) 5А/250В (один установлен) | 2 шт. |
| Руководство по эксплуатации | 1 шт. |
Дополнительная комплектация
| Наименование | Количество |
| Объектив LМ PLAN 80x/0.80 (S) ∞/0 | 1 шт. |
| Объектив L PLAN 100x/0/80 ∞/0 | 1 шт. |
| Окуляр WF 5х/18 с удаленным зрачком | 2 шт. |
| WF 16х/13 Plan с удаленным зрачком | 2 шт. |
| Калибровочный слайд для отраженного света (0.01 мм) | 1 шт. |
| Видеоокуляр (камера) с ПО | 1 шт. |
| Адаптер С-mount 0.65х | 1 шт. |
| Адаптер С-mount 0.5х | 1 шт. |
| Адаптер С-mount 0.25 | 1 шт. |
| Адаптер Nikon DSLR | 1 шт. |
| Адаптер Canon DSLR | 1 шт. |
