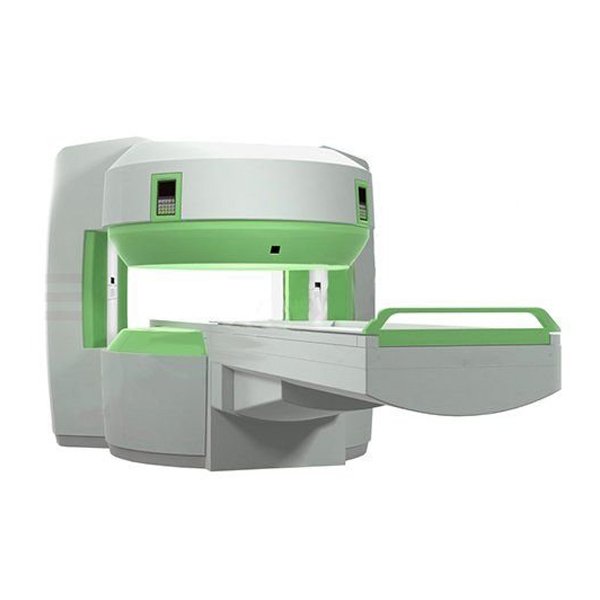

MPF 4500 Магнитно-резонансный томограф открытого типа

С помощью томографа MPF 4500 производят исследования методом магнитного резонанса. Его отличает открытая конструкция , экономичность, удобство и снижение затрат на техническое обслуживание в процессе эксплуатации. MPF 4500 магнитно-резонансный томограф открытого типа является наилучшим решением для лечебных заведений частного характера благодаря своей высокой эффективности, быстрой самоокупаемостью.

Преимущества аппарата

• возможность получения картинки непосредственно во время проведения исследований;
• сбалансированные пропорции сигнал/"шум";
• возможность получения изображения "online", при проведении манипуляции терапевтического характера,контролируемой по средствам магнитно-резонансного томографа;
• возможность получения кардиологических изображений, проведения эхо-планарной томографии.

Особенности устройства

1.Магнит

Конструктивно представляет собой двустоечную установку. Стол пациента при этом располагается в продольном направлении. Это исключает возможность возникновения приступа клаустрофобии у пациентов при проведении исследования и максимально открывает доступ персонала к обследуемому. Корпус магнита снабжена двумя дисплеями. На них отображается информация о расположении стола с пациентом и сканера и состоянии получаемых данных. Управление процессом исследования и настройкой параметров экранируемого помещения производится с помощью двух пультов управления, размещенных вблизи экранов. Магнитное поле направлено вертикально, рабочее напряжение 0, 45 Тл. Устройство снабжено системой как активного, так и пассивного регулирования однородности магнитного поля.

2.Стол для проведения томографии

Комплектация может включать подъемник и электрический привод для автоматического передвижения стола в двух плоскостях. Изменение положения возможно и вручную. Регулирование перемещений стола производится под контролем специального датчика. Положение стола координируется с работой сканера при помощи системы лазерных лучей. Для удобства пациентов, стол снабжен устройством для связи с врачом и акустическим модулем.

3.Система градиентных ускорителей

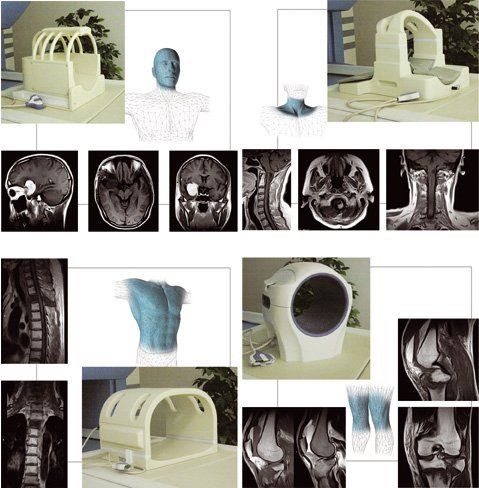

Период нарастания градиентных возмущений составляет 60 мТл/м/мс при мощности 25 мТл/м. В процессе проведения обследования рабочие элементы охлаждаются специальной водной системой, поставляемой в комплекте.Подбор катушек для обследованияАппарат может комплектоваться градиентными катушками и соответствующими им фиксаторами для проведения наиболее точных измерений. Подбор рабочей катушки и фиксатора зависит от участка тела, подвергаемого обследованию.

5.Особенности получаемого изображения

При исследовании методом ядерного резонанса данные получают в виде большого числа срезов, при этом можно выбирать угол наклона пласта толщиной в о,8 или о,1 мм (проекции 2D и 3D). Исследуемый участок имеет площадь от 4 до 40 см.В зависимости от объекта обследования (все тело, или отдельный орган, система органов) используют следующие последовательности импульсов:

• GRE;
• SPGR 2D и 3D, RF spoiled GE – РЧ;
• SE ;FSE ;
• IRSE ;
• FLAIR 2D ;
• STIR 2D, Fat-Water SP ;
• TOF 2D и 3D.

6.Рабочая станция

Комплектуется персональным компьютером, оборудованным экраном размером 19 дюймов и операционным блоком с жестким диском на 50 Гб и ОЗУ на 512 МБ (можно расширить до 2 Гб). Работа программного обеспечения происходит согласно всемирно принятым нормам DICOM 3.0. Полученные результаты передаются в формате 3.1. При работе с изображениями доступны следующие опции:

• повороты в разных плоскостях, в том числе полный разворот, изменение масштаба, улучшение качества полученной картинки, создание панорамы, вычленение данных для изучения отдельно взятой области, работа со срезами MIP, удаление;
• поддержка БД пациентов, без ограничения емкости памяти;
• одновременно можно просматривать несколько изображений;
• одномоментное получение данных с матрицей размером 1024х1024;
• заключение полученных данных в архив на компакт-диск.

Вывод данных в широком формате производится через DICOM (модель Sony UP-DF 500), специально разработанное для медицинских учреждений.

7.Клетка Фарадея

Поставляется вместе с томографом, обладает размерами от 7,4х5,4х2,8 метров квадратных (минимально), что определяется исходя из размеров конкретного помещения.

8.Кондиционер

Для поддержания работы магнита необходимо поддержание строго определенной температуры, что производится двумя кондиционерами, входящими в комплект.
