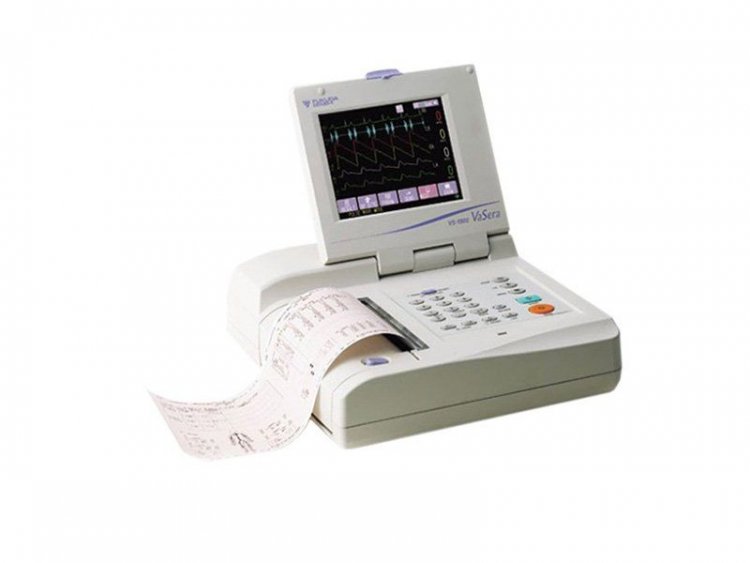

VaSera VS-1500N Сфигмометр

VaSera VS-1500N – устройство, анализирующее сосуды. Получаемая информация:

• ЭКГ (электрокардиограмма);
• ФКГ (фонокардиограмма);
• величина артериального давления;
• колебания пульса.

После получения первичных показаний устройство проводит расчет коэффициентов:

• коэффициент жесткости/эластичности сосудов;
• коэффициент окклюзии/стеноза сосудов.

Обследование пациента проводится при помощи манжет для фиксации давления. Они помещаются на руки-ноги, и происходит нагнетание воздуха. При этом усилие давления воздуха происходит поэтапно: сперва в первой паре манжет, затем во второй. Это делается для предотвращения риска повреждения кровообращения. А также в районе сердца располагается микрофонное приспособление для получения данных ФКГ. В случае надобности регистрации других показателей устанавливается дополнительное приспособление - датчик пульсовых волн для сонной артерии и артерии бедра.

Прибор обладает следующими отличительными качествами

• Наличие LCD-экрана который может отображать огромное число оттенков цветовой гаммы и дает изображение с высокой четкостью. Этот экран способствует проверке состояния рабочей системы и качественному обследованию больного.
• Наличие встроенного термо- принтера шириной 14,5 см позволяет производить печать волн пульса на миллиметровой бумаге, детально анализировать показатели и состояние больного. Дополнительным преимуществом считается возможность печати динамических данных.
• Наличие встроенного разъема для подключения карт памяти. Это способствует сохранению и использованию в будущем полученных показателей. Причем в устройстве заложена функция автосохранения получаемых данных на подключенный съемный носитель информации.
• Возможность совместной работы прибора и наружного цветного принтера, с возможностью подсоединения без использования ПК. Применение наружного печатающего устройства способствует распечатыванию результатов обследования в цветовом исполнении. Изготовитель устройства советует использовать некоторые категории принтеров, дающих информацию об остатках краски и бумаги.
• Наличие функции обработки результатов посредством подключенного ПК позволяет применять компьютер для анализа и упорядочивания полученной информации. При установке дополнительных программ на компьютер можно проводить регистрацию показателей, осуществлять поиск показателей в системе, производить печать через принтер, работающий с компьютером.

Пример стандартного отчета

Виды определяемых показателей

Сфигмометр VaSera VS-1500N предоставляет возможность выяснять такие величины:

Коэффициент CAVI – опирается на величину жесткости Beta и производит измерение информации об артериосклерозе. Коэффициент указывает на реальную жесткость артериальной стенки, не находясь в зависимости от скачков артериального давления во время обследования. О жесткости сосудов можно судить по повышенным значениям CAVI. Нахождение коэффициента приведено в соответствие с установленной технологией нахождения жесткости PWV.

Возможно нахождение четырех разновидностей CAVI:

• L-CAVI – рассчитывается посредством измерений парой манжет на левых конечностях и II тоном толчка фонограммы. А также это можно расшифровать как значение CAVI меж лодыжечной артерией, расположенной слева, и клапаном сердца.
• R-CAVI - рассчитывается посредством измерений парой манжет на правых конечностях и II тоном толчка фонограммы. А также это можно расшифровать как значение CAVI меж лодыжечной артерией, расположенной справа, и клапаном сердца.
• L-кCAVI – рассчитывается посредством замеров на левом плече, в месте сустава на колене левой ноги и II тоном сигнальной выдачи фонограммы. Смысл состоит в величине CAVI между артерией на левом колене и клапаном сердца.
• R-кCAVI – рассчитывается посредством замеров на правом плече, в месте сустава правого колена и II тоном подачи толчка фонограммы. Смысл этого типа в величине CAVI меж артерией на правом колене и клапаном сердца.

Коэффициент ABI – соотношение плечевого систолического давления и такого же на голени. Коэффициент способствует обнаружению, оценке окклюзии или стеноза в нижней зоне. Вычисление коэффициента происходит механично на обеих голенях (L-ABI и R-ABI). Еще происходит вычисление соотношения давления на голенях и максимального значения плечевой гипертонии. Коэффициент отвечает установленным нормам ACC/AHA.

Коэффициент TBI – применяется в обнаружении окклюзии в зоне лодыжечной зоны, периферийного стеноза, выяснении дисфункции движения крови в артериях стопы. Измеряется при помощи специальной вспомогательной манжеты, надеваемой на большой палец стопы.

Значение BPB– свидетельствует о равенстве давления между конечностями. А также говорит об артериальном закупоривании, стенозе.

Параметр UT– показывает время при поднятии волны. Характеризует опасность появления стеноза при атеросклеротическом заболевании. При наличии у больного стеноза или окклюзии период взлета волновой линии пульса увеличивается. При получении значений UT больше 180мс можно сказать о присутствии окклюзии артерий.

%MAP – величина усредненного значения давления в %. Указывает заострение волновой линии. При значениях выше 40% - больше риск появления окклюзии или стеноза.

Коэффициент AI(прирост или аугментация) – соотношение продуктивного колебания при увеличении АД и отраженного колебания сигнала, появляющегося при систолических значениях давления в плечевой и сонноартериальной зоне. При высоких величинах коэффициента можно судить о присутствии болезней сердца, сосудов или вероятности нарушения систем организма при атеросклерозе.

Параметр ЕТ – период между моментом открывания и закрывания клапана аорты. Повышенное значение свидетельствует о сердечной дисфункции. Параметр связан с РЕР.

Параметр РЕР – время меж II тоном фонокардиограммы и основанием Q-зубца электрокардиограммы. Характеризует сокращение сердца. Параметр связан с ЕТ.

Коэффициент PEP/ET – при высоких значениях можно сказать о высоком риске понижения движения крови по венам и дисфункции левого желудочка. Низкие значения указывают на высокую вероятность появления стеноза клапана аорты.

12 каналов ЭКГ – подключение блока VSC способствует замерам 12 каналов, проведению замеров R-R, анализу итогов, выявлению аритмии.
