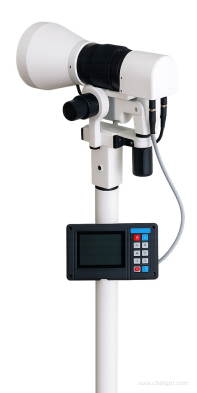

Видеокольпоскоп с планшетом на консольном штативе, мод. 055-08

Прибор для видеокольпоскопии ВКС-01, мод. 055-08

Модель 055-08 – представитель линейки видеокольпоскопов ВКС-01 от российской компании ОАО «ОПТИМЕД». В состав цифрового пробора, размещаемого на передвижной стойке, входит:

• видеокамера, консольно закрепленная на штативе;
• встроенный компьютерный планшет с функцией видеорегистрации.

Основные функции

Модель ВКС-01 055-08 отличает продуманная конструкция с оптимальными эргономическими показателями. В числе основных функциональных элементов прибора:

• специализированная видеокамера;
• устройство для вывода/просмотра видеоданных;
• планшет-регистратор видео с программным обеспечением, позволяющим документировать диагностическую информацию и сохранять видео обследований в виде цифровых данных.

Видеоголовка с камерой консольно закреплена на штативе. Конструкция консоли позволяет перемещать камеру в вертикальном и горизонтальном направлении, а также регулировать наклон. Основные характеристики камеры:

• 4-кратный оптический zoom с возможностью плавного увеличения «картинки»;
• рабочее расстояние (от видеоголовки до фокуса объектива) – 300 мм.

Планшет-видеорегистратор

Для регистрации и записи видеоданных /изображений в цифровом формате предусмотрено устройство на базе планшета с тачскрином и дополнительным устройством ввода клавиатурного типа (подключается при необходимости). Характеристики планшетного ПК:

• мощный процессор Intel Core;
• LCD-дисплей с активной TFT-матрицей (технология IPS). Сенсорное управление с функцией multi-touch, реализованное с помощью емкостной технологии;
• SSD-диск;
• WI-FI-адаптер внутреннего подключения;
• разъем для карт microSDXC.

Сенсорный дисплей планшета-регистратора одновременно выполняет две функции:

• вывод «картинки» с видеокамеры;
• доступ и работа со встроенными программными средствами.

Дополнительно к сенсорному планшету можно подключить обычную клавиатуру. Это позволит использовать планшет как полнофункциональный рабочий ПК в кабинете гинеколога.

Освещение рабочей зоны

Для обеспечения требуемой освещенности предусмотрен LED-источник света, установленный в корпусе видеоголовки. Преимущества системы освещения:

• функция настройки интенсивности светового потока;
• светофильтр электронного типа для проведения расширенной кольпоскопии;
• ресурс LED-диодов – более 30 тыс. часов.

Программное обеспечение

Все видеокольпоскопы поставляются с установленным специализированным ПО ENDOVIDEOBASE II. В числе функций программного комплекса:

• сохранение, просмотр и редактирование, а также экспорт/импорт видеофайлов и изображений в цифровом формате;

• создание/заполнение базы данных пациенток;
• формирование и печать результатов диагностики в текстовом формате;
• автоматизированное составление протоколов;
• создание базы референсных изображений для последующего клинического применения.

Конструкция и эргономика

Все функциональные узлы прибора закреплены на устойчивом штативе с консольным креплением видеокамеры. Основание передвижной стойки на 6 колесиках, 2 из которых – со стопорами.

Конструкция крепления планшета-регистратора на стойке прибора позволяет врачу регулировать положение и наклон сенсорного дисплея.
