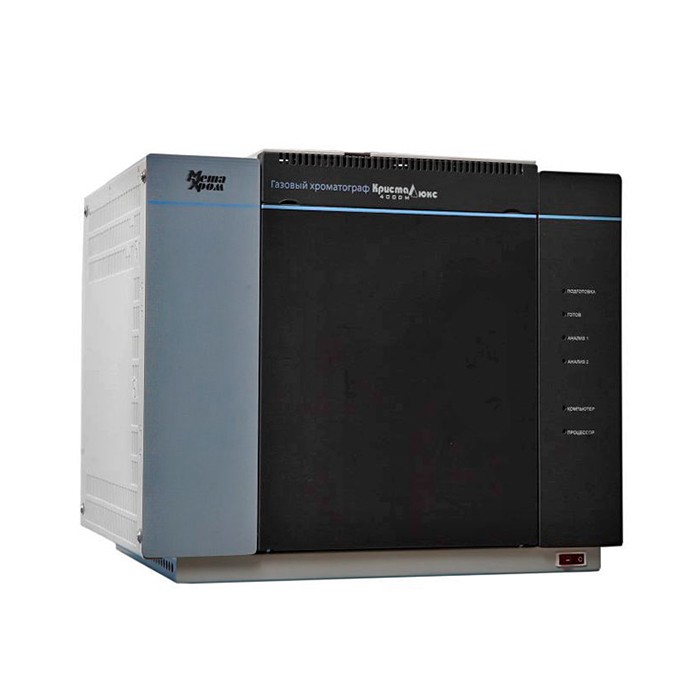

Газовый хроматограф Мета-Хром Кристаллюкс-4000М

Мета-Хром Кристаллюкс-4000М – это полностью автоматизированная система для газовой хроматографии, которая обеспечивает полный цикл анализа: от ввода образца до обработки полученных данных.

Особенности

• ☑️ Полная автоматизация
  • Автоматический контроль температуры термостатов
  • Регулировка расхода и давления газов
  • Поджиг и контроль горения пламени в детекторах
  • Автоматическое измерение сигналов детекторов
• ☑️ Конструкция
  • Компактный моноблочный аналитический блок
  • Средний или большой термостат колонок
  • Аналитический модуль с детекторами, инжекторами, дозаторами и колонками
• ☑️ Аналитические возможности
  • До трех независимых каналов разделения и обработки данных
  • Возможность установки до четырех детекторов (по индивидуальному заказу)
  • Кнопка «Старт» на каждом канале + программный запуск

Исполнения

• Исполнение 1 – термостат колонок объемом 6 л
• Исполнение 2 – термостат колонок объемом 14 л

Оба варианта позволяют разместить:

• До четырех насадочных колонок (стеклянных или металлических)
• До трех капиллярных колонок
• Прецизионное поддержание температуры благодаря высокоточному алгоритму термостатирования

Гибкость в работе

• Возможность фиксации аналитического модуля в рабочем или наклонном положении
  • В исполнении 1 – угол наклона 35°
  • В исполнении 2 – угол наклона 12°
• Доступ к газовой системе через специальную крышку на верхней панели

Температурные режимы

• Возможность работы в отрицательных температурах с подключением криостатов:
  • Охлаждение до −100 °C (с жидким азотом)
  • Охлаждение до −15 °C (без хладагента)

Дополнительные функции

• ⚙️ Одновременный анализ на двух капиллярных колонках с независимой регулировкой потоков газа
• ⚙️ Возможность разделения потока после колонки между двумя детекторами
• ⚙️ Переключение между двумя газами-носителями

Электронное управление потоками газов (ЭУПГ)

• ⚙️ Управление 2–7 потоками газа (включая водород и воздух)
• ⚙️ Автоматическое регулирование давления и расхода газа-носителя
• ⚙️ Поддержка режимов:
  • Split/Splitless – сброс пробы с капиллярного инжектора
  • Экономия газа – минимизация расхода
  • Режим сна – снижение энергопотребления

Детекторы

• Возможность комплектации одиночными или мультидетекторными системами (до 3 шт.)
• Выбор между универсальными и селективными детекторами

Сменные аналитические модули

• Стандартные и индивидуальные конфигурации
• Встроенные детекторы, инжекторы и дополнительные устройства
• Возможность трансформации инжектора (капиллярный → насадочный) с помощью адаптеров

Программное обеспечение

• ✔️ Работает в Windows и Linux
• ✔️ Контроль режимных параметров хроматографа
• ✔️ Автоматическая обработка данных
• ✔️ Многоуровневая защита:
  • Электронный ключ от несанкционированного распространения
  • Разграничение прав доступа
  • Защита целостности данных

Дополнительные программные модули

• ✔️ Расчет теплотворных характеристик природного газа
• ✔️ Анализ трансформаторного масла
• ✔️ Построение контрольных карт Шухарта
• ✔️ Идентификация многокомпонентных смесей (например, растительных масел, коньяков, топлива)
• ✔️ Вывод данных на внешний монитор

Связь и управление

• ⚙️ Подключение до восьми аналитических блоков к одному ПК
• ⚙️ Совместимость с хроматографами других марок (через ПО NetChrom)
• ⚙️ Интерфейсы: RS-232C, USB, Ethernet
• ⚙️ Удаленное управление через интернет
• ⚙️ Возможность работы без компьютера с использованием выносной панели управления

Мета-Хром Кристаллюкс-4000М – это универсальное решение для высокоточного и автоматизированного газового анализа, обеспечивающее гибкость, надежность и удобство в эксплуатации.

Детекторы к хроматографу Кристаллюкс-4000М

• Пламенно-ионизационный детектор (ПИД).
• Детектор по теплопроводности (ДТП).
• Электронозахватный детектор (ЭЗД)
• Пламенно-фотометрический детектор (ПФД).
• Термоионный детектор (ТИД).
• Фотоионизационный детектор (ФИД).
• Термохимический детектор (ТХД).
• Гелиевый ионизационный детектор (ГИД).
• Масс-спектрометрический детектор (МСД) или их комбинации.

Дополнительное оборудование

Для удобства работы хроматограф может комплектоваться дополнительным оборудованием и узлами.

• Автоматический дозатор жидких проб типа НТЗОООА. Отличительная особенность автосемплера: возможность ввода пробы поочерёдно в оба испарителя, ввод пробы с внутренним стандартом, свободный испаритель для ручного ввода.
• Автоматический дозатор проб равновесного пара типа НТ2000Н.
• Комбинированный автоматический дозатор НТ2800Т (жидкость, равновесный пар, SРМЕ).
• Газовые краны-дозаторы от 4- до 12-ходового, в т. ч. автоматические и термостатируемые, рабочая температура кранов до 180 °С.
• Краны обратной продувки, в том числе автоматические.
• Дозатор сжиженных газов, в том числе автоматический и охлаждаемый до −5 °С.
• Автоматическое устройство переключения капиллярных колонок с помощью элементов Дина.
• Пиролизер.
• Метанатор для анализа СО, СО.
• Устройство охлаждения термостата колонок, в т.ч. без применения хладагента.
• Термодесорбер с возможностью ввода твёрдых проб.
• Дозатор равновесного пара.
• Фильтр каталитической очистки газов (азота от кислорода, воздуха от углеводородов) как отдельно, так и в одном корпусе.
• Устройство для достижения равновесия в трансформаторном масле.
• Устройства для криоконцентрирования.
• Генераторы азота, водорода, воздуха.
• Газовая панель.

Применение хроматографа Кристаллюкс-4000М

• ✔️ Анализ состава и качества природного, попутного, сжиженного газов, газового конденсата, с расчётом теплотворной способности, относительной и абсолютной плотности, давления насыщенных паров.
• ✔️ Анализ детального и группового состава моторного топлива, в т. ч. бензина с расчётом октанового числа, плотности, фракционного состава, давления насыщенных паров.
• ✔️ Анализ моторного топлива на содержание ароматических и кислородсодержащих соединений, ММА и др.
• ✔️ Анализ нефти, моторного топлива и газа на содержание сероводорода, меркаптанов, сульфидов, тиофенов и других сернистых соединений.
• ✔️ Анализ продукции химического и нефтехимического производства.
• ✔️ Анализ трансформаторного масла на содержание растворённых газов, влаги, общего газосодержания, антиокислительных присадок, фурановых производных, ПХБ, анализ элегаза.
• ✔️ Анализ токсичных примесей в спиртных напитках, парфюмерной продукции, лекарственных препаратах.
• ✔️ Анализ подлинности спиртных напитков, в т.ч. коньяков.
• ✔️ Анализ вина и виноматериалов на содержание этанола, органических кислот и др.
• ✔️ Анализ воды на содержание летучих галогеносодержащих и ароматических соединений, ацетона, метанола, предельных углеводородов, нефтепродуктов и др.
• ✔️ Анализ пестицидов, гербицидов и других токсикантов в воде, почве, продуктах растениеводства и питания.
• ✔️ Анализ атмосферного воздуха на содержание галогеносодержащих и ароматических углеводородов, оксидов углерода и т.д.
• ✔️ Анализ промышленных выбросов и воздуха рабочей зоны на содержание предельных, непредельных и ароматических углеводородов, оксидов углерода и т.д.
• ✔️ Анализ токсичности упаковки пищевых продуктов, строительных и других бытовых материалов, в т.ч. игрушек.
• ✔️ Анализ рудничного воздуха на содержание постоянных газов, оксидов углерода и углеводородов.
• ✔️ Анализ качества растительного и животного масла, маргаринов, спредов, молочных продуктов, обнаружение фальсификаций.
• ✔️ Анализ биологических жидкостей и тканей организма человека на содержание алкоголя, наркотических, лекарственных и отравляющих веществ.
• ✔️ Анализ газовых сред атомных электростанций.
• ✔️ Анализ продуктов доменного производства, качества газов, используемых в металлургии.
• ✔️ Анализ примесей в гелии, кислороде, азоте, аргоне методом криогенного концентрирования.
• ✔️ Анализ нефти и химических реагентов для её добычи на содержание летучих хлорорганических соединений.
• ✔️ Анализ продукции лакокрасочных производств.
• ✔️ Анализ качества табачной продукции.
• ✔️ Анализ пропеллентов, аэрозолей, хладоагентов.
• ✔️ Анализ адсорбированных газов в почве для геологоразведки нефти и газа.
