Кератограф Easygraph Oculus
это диагностическое решение для офтальмологии, объединяющее высокоточные оптические измерения и удобный программный функционал. Прибор предназначен для детального анализа роговичной поверхности, что позволяет специалистам точно оценивать рефракционные характеристики глаза и подбирать оптимальные средства коррекции зрения.
Область применения
Easygraph используется в клинической практике, рефракционной хирургии, ортокератологии и кабинетах коррекции зрения. Прибор идеально подходит для:
- диагностики кератоконуса и мониторинга его прогрессирования;
- анализа формы и структуры роговицы перед лазерными операциями;
- выбора жестких и мягких контактных линз с учетом индивидуальной анатомии глаза;
- оценки газопроницаемости линз;
- моделирования топографической поверхности роговицы в 3D-формате;
- проведения комплексного скрининга перед назначением контактной коррекции.
Особенности конструкции и принцип действия
Easygraph Oculus устанавливается на стационарную щелевую лампу и питается от сети переменного тока. В основе работы прибора лежит метод дисков Пласидо — 22 черно-белых концентрических кольца проецируются на роговицу, фиксируя мельчайшие изменения её кривизны.
Точность измерений
0,1 дптр
Количество измерительных точек:
22000
Выход на внешний компьютер:
подключение через интерфейс Windows
Программное обеспечение:
русифицированное, интуитивно понятное, включает расширенный набор аналитических модулей

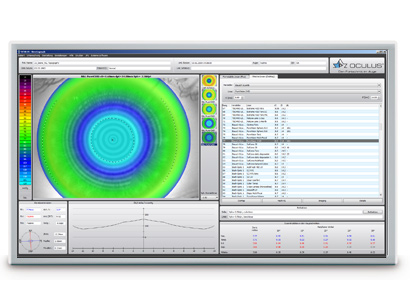

Типы топографических карт
Кератограф Easygraph формирует множество диагностических карт, каждая из которых отображает определённые параметры роговичной поверхности:
- • Карта высот – отображает рельеф и микронные различия кривизны.
- • Бальная цветная карта – визуализирует отклонения от нормы.
- • Топографическая карта – демонстрирует радиальные изменения кривизны.
- • Рефракционная карта – показывает распределение преломляющей силы роговицы.
- • <Анализ Фурье – помогает выявить асферические аберрации.
- • Анализ Зернике – обеспечивает количественную оценку оптических искажений.
Функциональные возможности
-
• 3D-моделирование поверхности роговицы
Система создает объемное изображение, что облегчает интерпретацию данных при планировании операций или подборе линз. -
• Сравнение результатов обследований
Возможность накладывать карты для динамического анализа изменений после ортокератологической коррекции. -
• Подбор контактных линз
Встроенная база данных (опция) содержит параметры множества моделей линз. Программа автоматически подбирает наиболее подходящий вариант для конкретного пациента. -
• Моделирование посадки линзы (CLF)
Модуль Contact Lens Fitting позволяет имитировать флуоресцентное изображение, визуализируя взаимодействие линзы с роговицей без физического надевания. -
• Оценка кислородопроницаемости (OxiMap)
Функция демонстрирует распределение кислорода через всю поверхность контактной линзы, повышая безопасность ношения. -
• Скрининг кератоконуса (TKS)
Программа Topographic Keratoconus Screening анализирует роговичные данные и формирует автоматический отчет о рисках. -
• Поддержка стандарта DICOM
Обеспечивает интеграцию с медицинскими базами данных и архивами изображений для обмена данными в единой системе.
Преимущества
- • Высокая точность диагностики благодаря большому количеству точек измерения.
- • Простая интеграция в существующую офтальмологическую инфраструктуру.
- • Возможность сохранения и анализа данных пациентов в динамике.
- • Русифицированное ПО с гибкой настройкой отчетов.
Кератограф Easygraph Oculus — это профессиональный инструмент для офтальмологов и оптометристов, обеспечивающий комплексную оценку роговицы с высокой точностью. Благодаря сочетанию инновационной оптики, интеллектуальных программ и немецкого качества, прибор стал эталоном в области кератотопографии и подбора контактных линз нового поколения.
| Страна | Германия |
| Бренд | OCULUS |
| Количество колец | 22 |
| Вес | 0,73 кг |
| Габариты | 119 х 102 х 216 мм |
| Источник питания | 24В |
| Интерфейс | USB |
| Диапазон измерений | от 3 до 38 мм от 9 до 99 D |
| Рабочее расстояние | 40 мм |
| Цифровая камера | цветная |
| Точность кератометрии | ± 0,1 дптр. |
| Воспроизводимость кератометрии | ± 0,1 дптр. |
| Количество анализируемых базовых точек | 22000 |
| Кольца Пласидо | Белые диоды |
| Кольца Пласидо, нм. | Инфракрасные диоды 880 |
| Захват изображения, нм. | Синие диоды 465 |
| Мейбография, нм. | Инфракрасные диоды 840 |
| Динамика слезной пленки | Белые диоды |
| Пупиллометрия, нм. | Инфракрасные диоды 880 |
