Прямой металлографический микроскоп с тринокулярной насадкой для исследования структуры металлов и сплавов. Позволяет получать чёткие изображения микроструктуры в широком диапазоне увеличений.
Основные особенности
- Тип: прямой металлографический микроскоп
- Увеличение: 40х-500х (базовое), расширяется до 1600х с дополнительными объективами
- Насадка: тринокулярная Зидентопфа с поворотом на 360°
- Методы исследования: светлое поле, поляризованный свет
- Получение изображения: визуальное наблюдение + возможность подключения камеры
- Освещение: светодиодное с регулировкой яркости
Преимущества модели
- Прямая конструкция обеспечивает удобство работы со стандартными образцами
- Широкий диапазон увеличений для разных задач
- Тринокулярная насадка позволяет одновременно наблюдать и документировать
- Качественная оптика обеспечивает чёткое контрастное изображение
- Прочная металлическая конструкция
Применение
- Анализ микроструктуры металлов и сплавов
- Контроль качества термической обработки
- Исследование дефектов и включений
- Научные исследования в материаловедении
- Образовательный процесс
Микроскоп МЕТ-4 сочетает простоту использования с профессиональными возможностями. Прямая конструкция и тринокулярная насадка делают его удобным инструментом для ежедневной работы в лаборатории.
| Страна | Китай |
| Бренд | Отечественный производитель |
| Тип микроскопа | оптический (световой) |
| Максимальное увеличение, крат | 500х |
| Тип насадки | тринокулярный |
| Тип конструкции | портативный |
| Метод исследования | поляризация |
| Способ получения изображения | поляризационный |
| Визуальная насадка | тринокулярная Зидентопфа |
| Увеличение насадки | 1х |
| Видимое увеличение микроскопа, крат | 40х - 500х (опция 40х - 1600х) |
| Диоптрийная настройка | ± 6 |
| Регулировка яркости | 0 – 100% |
| Угол наклона окулярных тубусов, град | 30⁰ |
| Окуляры, видимое увеличение, крат/поле, мм | WF 10х/20 с удаленным зрачком (опция: Дополнительно 16х/13, 10/20 со шкалой/сеткой) |
| Объективы (увеличение), крат/ числовая апертура | 5x/0.15, 10x/0.3, 20x/0.4, 50x/0.55 (опция: 100х/0.8) |
| Осветители для отраженного света | Кёлер с прямой подсветкой через объектив Светодиод 5 Вт и конденсор в вынесенном фонаре Полевая ирисовая диафрагма – регулируемая Апертурная ирисовая диафрагма – регулируемая Цветовая температура светодиода – 4500⁰К |
| Револьвер | под предметным столиком, на 5 объективов |
| Тип коррекции объективов | Планахроматы LM с увеличенным рабочим расстоянием Коррекция - "бесконечность (∞)", рассчитаны на работу без покровного стекла |
| Посадочный диаметр окуляров | 30 мм |
| Фокусировка | Зубчато-реечный механизм с демпфированной направляющей Коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон штатива Диапазон перемещения: 30 мм Величина хода тонкой фокусировки, мм/оборот: 0,2 Цена деления тонкой фокусировки: 2 мкм Есть механизм регулировки жесткости грубой фокусировки |
| Предметный столик | Двухкоординатный механический столик, без выступающих зубчатых реек Размер: 190 х 149 мм Диапазон перемещения X-Y: 78 – 52 мм Вставки в предметный столик: 120х90 мм |
| Конденсор | Конденсор: Аббе светлого поля, NA = 1,25 Регулировка по высоте: 14 мм Регулируемая апертурная ирисовая диафрагма Источник света: светодиод 3 Вт Цветовая температура светодиода: 4500⁰К Откидной держатель светофильтров: Ø32 мм Регулировка яркости: 0 – 100% |
| Питание | Сеть переменного тока - 100 – 240В / 50 – 60Гц, от адаптера 12В/2А |
| Вес | 8.45 кг |
| Вес с упаковкой | 9.8 кг |
| Габаритные размеры | 460 × 475 × 220 мм |
| Габаритные размеры в упаковке | 310 × 490 × 670 мм |
| Крепление видеокуляров | C-mount с адаптером 0.5х |
| Оптическая схема | бесконечность (∞) |
| Регулировка яркости освещения | Да |
| Светофильтры | два слота для интерференционных светофильтров (сами светофильтры приобретаются отдельно) |
| Регулировка межзрачкового расстояния в диапазоне | 50 – 75 мм |
| Деление светового потока | 50:50 |
| Парфокальная высота | 45 мм |
| Поляризатор | выдвижной поляризатор с постоянной плоскостью поляризации |
| Анализатор | Выдвижной анализатор с вращением на 360⁰ |

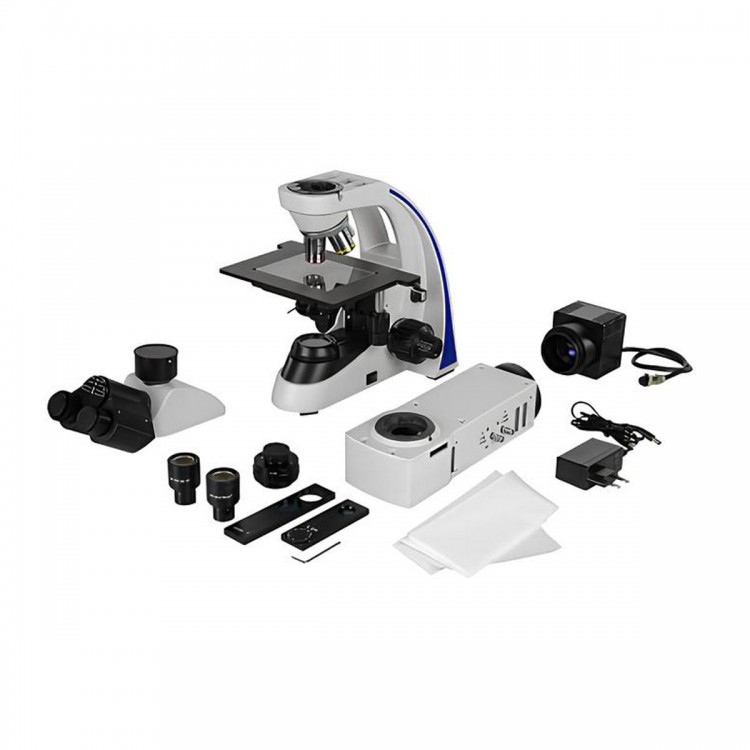

Базовая комплектация
| Компонент | Кол-во |
| Штатив с осветителем и механизмом фокусировки | 1 шт. |
| Револьверная головка на 4 объектива | 1 шт. |
| Тринокулярная насадка (поворотная 360°, наклон 30°) | 1 шт. |
| Механический столик 190×150 мм | 1 шт. |
| Осветитель отраженного света с конденсором | 1 шт. |
| Конденсор Аббе NA=1.25 | 1 шт. |
| Объектив LM PLAN 5×/0.15 | 1 шт. |
| Объектив LM PLAN 10×/0.3 | 1 шт. |
| Объектив LM PLAN 20×/0.4 | 1 шт. |
| Объектив LM PLAN 50×/0.55 | 1 шт. |
| Окуляры WF 10×/20 мм | 2 шт. |
| Поляризационный слайдер | 1 шт. |
| Анализатор (поворотный 360°) | 1 шт. |
| Прозрачная вставка 120×90 мм | 1 шт. |
| Адаптер С-mount 0.5× | 1 шт. |
| Пылезащитный чехол | 1 шт. |
Дополнительные аксессуары
| Аксессуар | Кол-во |
| Объектив LM PLAN 100×/0.8 | 1 шт. |
| Окуляр 16×/13 мм | 1 шт. |
| Окуляр 10×/20 мм со шкалой | 1 шт. |
| Светофильтры (синий, зеленый, конверсионный) | 3 шт. |
| Непрозрачная вставка 120×90 мм | 1 шт. |
| Цифровая камера с ПО | 1 шт. |
| Адаптеры С-mount (0.35×, 1.0×) | 2 шт. |
| Калибровочный слайд X-Y | 1 шт. |
Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
