Этот инвертированный микроскоп создан специально для изучения металлов и сплавов. Его конструкция позволяет легко работать с крупными образцами - просто кладёте деталь на столик и начинаете исследование.
Технические характеристики
- ▸ Диапазон увеличений: 50-500× (расширяется до 25-1600×)
- ▸ Насадка: тринокулярная (2 окуляра + порт для камеры)
- ▸ Конструкция: инвертированная, металлический корпус
Режимы исследования
- ▸ Светлое поле
- ▸ Поляризованный свет
Особенности конструкции
Инвертированная схема позволяет работать с крупными образцами без специальной подготовки. Прочный металлический корпус обеспечивает устойчивость к вибрациям, а светодиодное освещение с регулировкой яркости гарантирует комфортную работу.
Преимущества модели
Простота работы
Исследование образцов без специальной подготовки
Универсальность
Работа с крупными деталями благодаря инвертированной схеме
Документирование
Возможность одновременного наблюдения и фотографирования
Области применения
- • Контроль качества металла после обработки
- • Анализ дефектов в деталях
- • Контроль сварных швов
- • Образование в материаловедении
Главное преимущество - простота работы. Даже с крупными деталями не нужно возиться - положил на столик, настроил резкость и изучаешь структуру металла под нужным увеличением.
| Страна | Китай |
| Бренд | Отечественный производитель |
| Тип микроскопа | оптический (световой) |
| Максимальное увеличение, крат | 500х |
| Тип насадки | тринокулярный |
| Метод исследования | поляризация |
| Способ получения изображения | инвертированный |
| Визуальная насадка | тринокулярная Зидентопфа |
| Увеличение насадки | 1х |
| Видимое увеличение микроскопа, крат | 50х - 500х (опция 25х - 1600х) |
| Диоптрийная настройка | на левом тубусе ± 5 дптр |
| Регулировка яркости | 0 – 100% |
| Угол наклона окулярных тубусов, град | 30⁰ |
| Окуляры, видимое увеличение, крат/поле, мм | WF 10х/22, WF 10х/20 Cross с удаленным зрачком (опция: WF 5х/18, WF 16х/13 Plan) |
| Объективы (увеличение), крат/ числовая апертура | 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 (S) (опция: 80х/0.80 (S), 100х/0.80) |
| Источник света | Система Кёлера с прямой подсветкой через объектив 3 Вт Светодиод и коллектор в вынесенном фонаре |
| Револьвер | под предметным столиком, на 5 объективов |
| Тип коррекции объективов | Планахроматы LM с увеличенным рабочим расстоянием Коррекция - "бесконечность (∞)", рассчитаны на работу без покровного стекла |
| Посадочный диаметр окуляров | 30 мм |
| Фокусировка | Зубчато-реечный демпфированный механизм Коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон штатива Диапазон перемещения механизма – 15 мм Величина хода тонкой фокусировки – 0,1 мм/оборот Цена деления тонкой фокусировки – 1 мкм Есть механизм регулировки усилия грубой фокусировки |
| Предметный столик | Механический, двухкоординатный Размер рабочей поверхности – 190 х 150 мм Управление – коаксиальный привод X-Y Перемещение образца X-Y в диапазоне – 80-50 мм Отверстие для предметных вставок – 110 мм |
| Питание | Сеть переменного тока - 100 – 240В / 50 – 60Гц |
| Вес | 10.5 кг |
| Вес с упаковкой | 14.5 кг |
| Габаритные размеры | 590 × 430 × 245 мм |
| Габаритные размеры в упаковке | 660 × 540 × 320 мм |
| Крепление видеокуляров | Посадочный стандарт - C-mount с адаптером 1х |
| Диафрагма | Регулируемая полевая и апертурная ирисовая |
| Оптическая схема | бесконечность (∞) |
| Светофильтры | вставные - B, G, Y |
| Регулировка межзрачкового расстояния в диапазоне | 48 – 75 мм |
| Диапазон рабочих температур | +5 – 40⁰С с относительной влажностью 20-90% |
| Деление светового потока | 50:50 |
| Парфокальная высота | 45 мм |
| Поляризатор | слайдер с поворотным на 360⁰ поляризатором |

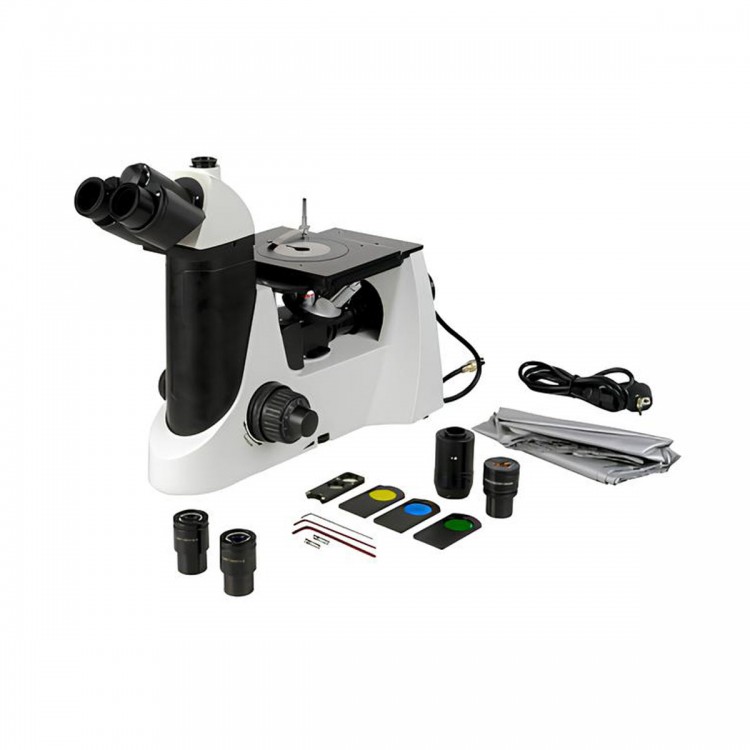

Что входит в комплект
| Комплектующие | Кол-во |
| Основной штатив с осветителем и механизмом фокусировки | 1 |
| Револьверная головка на 5 объективов | 1 |
| Тринокулярная насадка (45° наклон) | 1 |
| Светодиодный осветитель с кабелем | 1 |
| Механический столик 190×150 мм | 1 |
| Объектив LM PLAN 5× | 1 |
| Объектив LM PLAN 10× | 1 |
| Объектив LM PLAN 20× | 1 |
| Объектив LM PLAN 50× | 1 |
| Окуляры WF 10×/22 | 2 |
| Окуляр WF 10×/20 со шкалой | 1 |
| Предметная пластина Ø110 мм | 1 |
| Поляризатор (поворотный 360°) | 1 |
| Анализатор | 1 |
| Адаптер С-mount 1× | 1 |
| Светофильтры (желтый, синий, зеленый) | 3 |
| Пылезащитный чехол | 1 |
Дополнительные аксессуары
| Аксессуары | Кол-во |
| Объектив LM PLAN 80× | 1 |
| Объектив LM PLAN 100× | 1 |
| Окуляры WF 5×/18 | 2 |
| Окуляры WF 16×/13 | 2 |
| Цифровая камера с ПО | 1 |
| Калибровочный слайд 0.01 мм | 1 |
| Адаптеры С-mount (0.25×, 0.5×, 0.65×) | 3 |
| Адаптеры для зеркальных камер (Nikon, Canon) | 2 |
* Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
