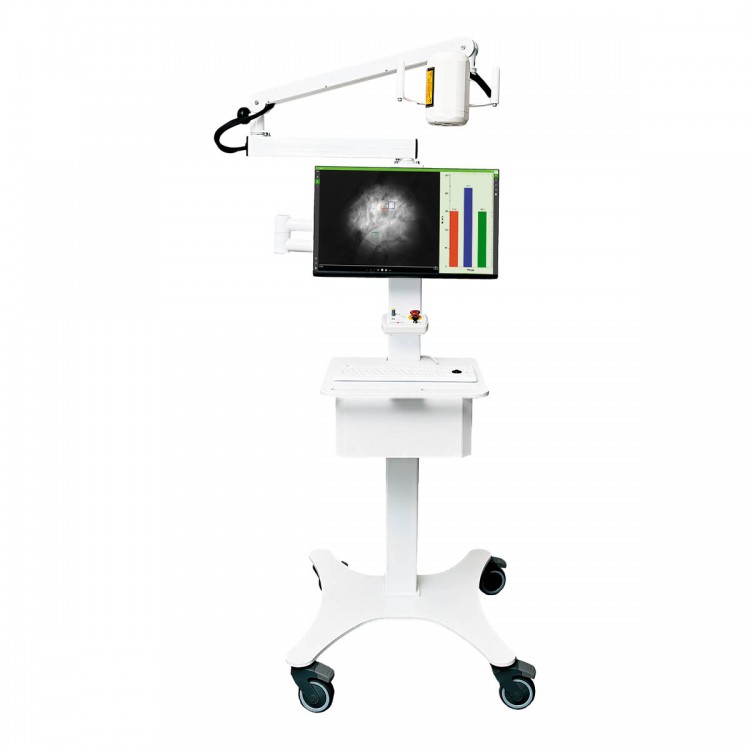

Система для флуоресцентной диагностики в ближнем инфракрасном диапазоне МАРС
ICG-навигация для визуализации кровотока, лимфотока и перфузии тканей
Назначение
Система МАРС применяется для наблюдения за кровотоком в артериальном и венозном русле, лимфотоком, перфузией органов и тканей, в том числе в ходе хирургических операций. В качестве флуоресцирующего красителя используется индоцианин зеленый (ICG), который вводится внутривенно, внутритканево или непосредственно в проток или шунт.
Основные параметры
- Длина волны возбуждения: 780–810 нм
- Длина волны флуоресценции: 805–880 нм
- Лазерный источник: 785 нм (пик поглощения ICG)
- Глубина проникновения: 1,1 см
- Зона видимости операционного поля: 30×30 см
- Длина пантографа: 1,4 м
- Запись видео: от 1 с до 2 ч
- Производство: Россия
Режимы работы
Цветная камера
Регистрация видимого изображения в цветном режиме
Монохромный (NIR)
Регистрация флуоресцентного изображения в черно-белом режиме
Режим наложения
Зеленое флуоресцентное свечение накладывается на реальное цветное изображение
Возможности программного обеспечения
Преимущества
Глубина визуализации
Диодный лазер обеспечивает глубину проникновения 1,1 см для улучшенной визуализации глубоких зон интереса.
Стойка с пантографом
Освобождает руки хирурга, не требует ассистента. Длина пантографа 1,4 м позволяет располагать систему в любой зоне.
Работа при свете
Мощность лазера позволяет работать без затемнения операционной, снижая риск ошибок.
Мобильность
Мобильная стойка с большими колесами для легкого перемещения между операционными.
Отсутствие лучевой нагрузки
В отличие от радиоизотопных методов, нет лучевой нагрузки. Нет ограничений по возрасту и количеству исследований.
Российское производство
Собственная сервисная служба, доступность расходных материалов, персональный подход.
Области применения
Модель: МАРС
Тип: система ICG-флуоресцентной навигации
Производство: Россия
| Бренд | Криптомед |
| Страна | Россия |
| Регулировка мощности излучения, Вт | 2,5 |
| Длина волны излучения, нм | 785 |
| Цвет проецирования изображения | в зеленом свечении или монохромное по выбору |
| Потребляемая мощность | не более 1кВт |
| Габариты | 246 х 254 х 191 см |
| Режимы работы | Режим цветной камеры, Черно-белый режим, Режим наложения |
| Вес | 80 кг |
| Питание | Напряжение 220-240 В, 50/60 Гц |
| Длительность излучения /съёмки | до 120 минут |
| Площадь пятна люминесценции | 100х100мм при фокусном расстоянии 300 мм. 300х300мм при фокусном расстоянии 800 мм |
| Тип используемого диагностического красителя | Индоцианин зеленый (ICG), водорастворимый раствор, с содержанием натрия йодида не более 5% |
| Видеовыход | Сигнал: цифровой видеосигнал, Стандарт: HDMI ver.1.3, Режим – 1920x1080 при 60 Гц, Разъем – Display Port/DVI/HDMI |
| Внешний интерфейс обмена данными | Стандарт USB 2.0/3.0 |
| Класс лазерной безопасности | 3R |
Клинические изображения системы МАРС
Примеры ICG-флуоресцентной визуализации в различных областях хирургии
Галерея изображений

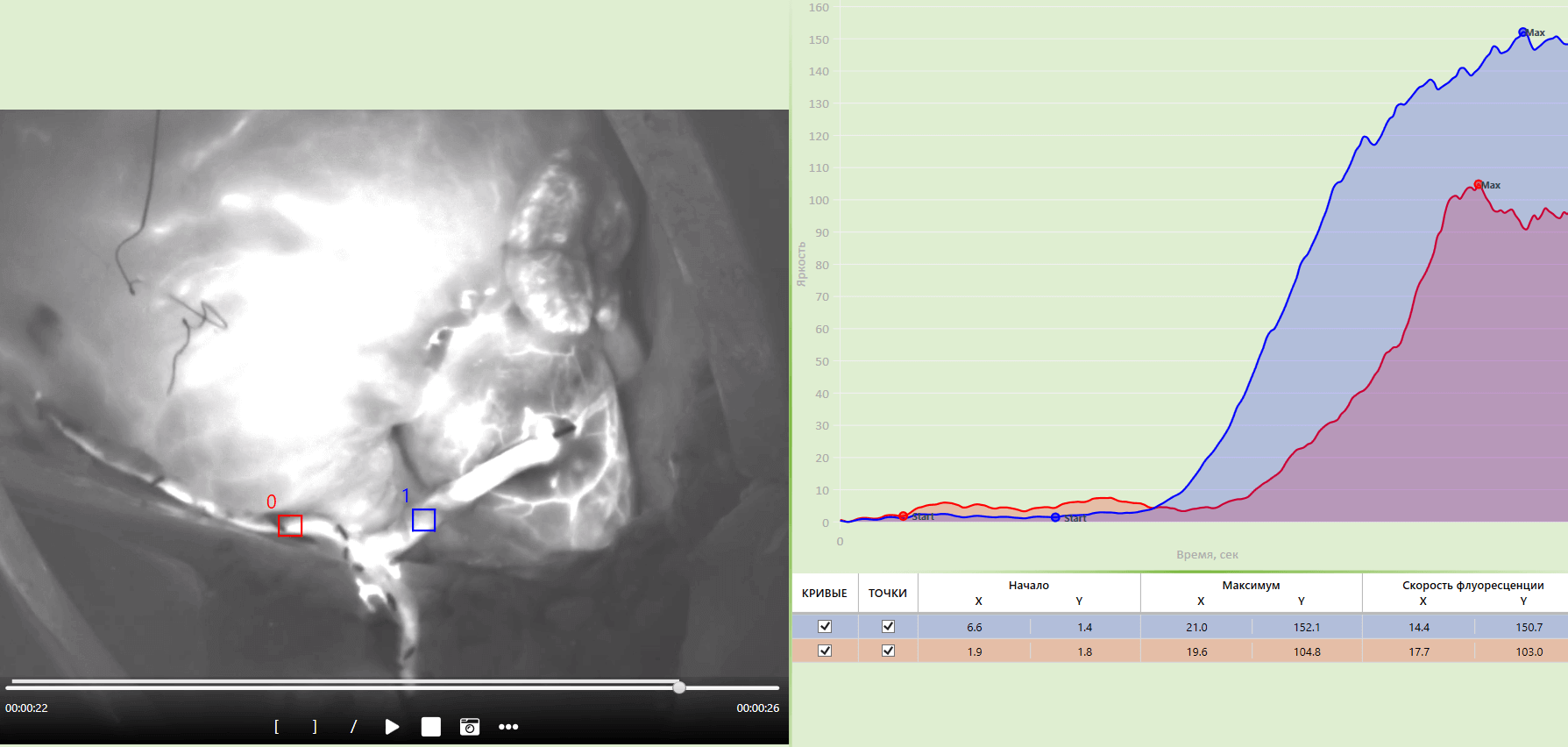

Количественная оценка кровотока зон шунтирования

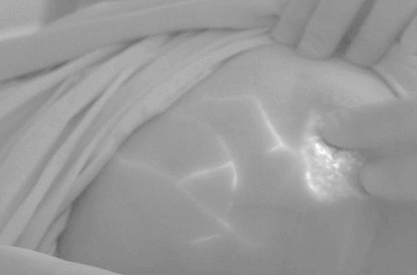

Скриншот с экрана монитора системы МАРС при картировании лимфатической системы и обнаружении сторожевого лимфоузла

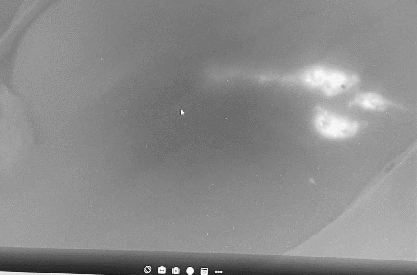

Скриншот с экрана монитора системы МАРС при картировании лимфатической системы и обнаружении сторожевого лимфоузла
Скриншот с экрана монитора системы МАРС при картировании лимфатической системы и обнаружении сторожевого лимфоузла
Удаленный флуоресцирующий лимфатический узел

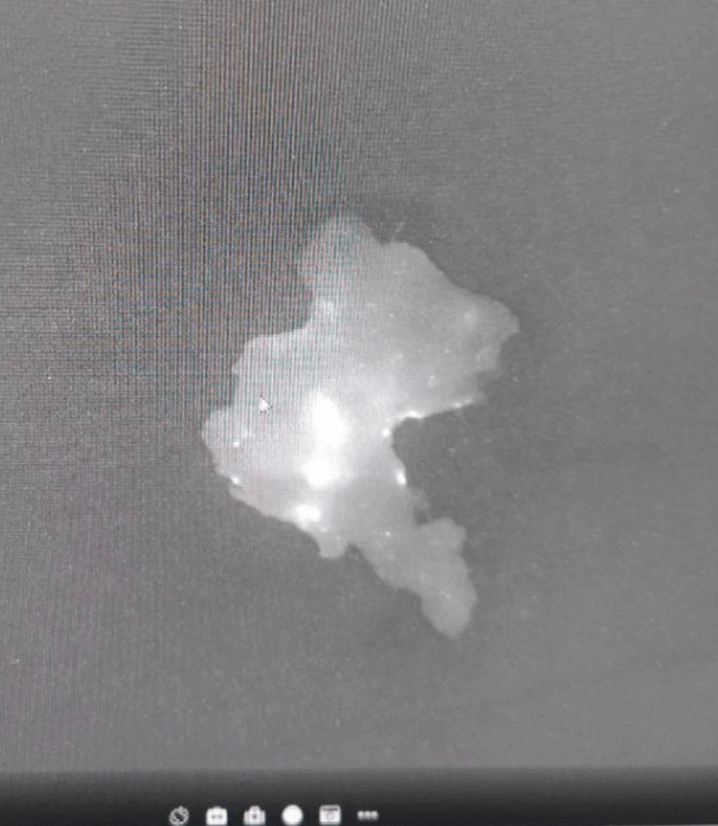

Удаленный флуоресцирующий лимфатический узел

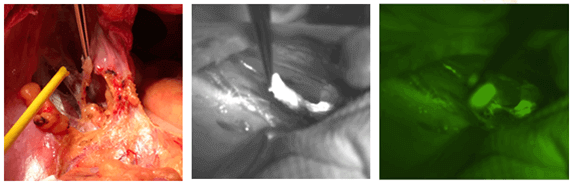

1. Режим цветной камеры, 2. Флуоресцентный режим, 3. Режим наложения

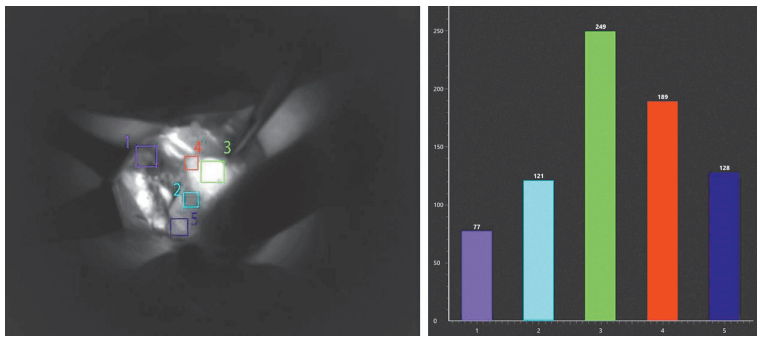

Видеофлуоресцентная визуализация ретротиреоидной области справа

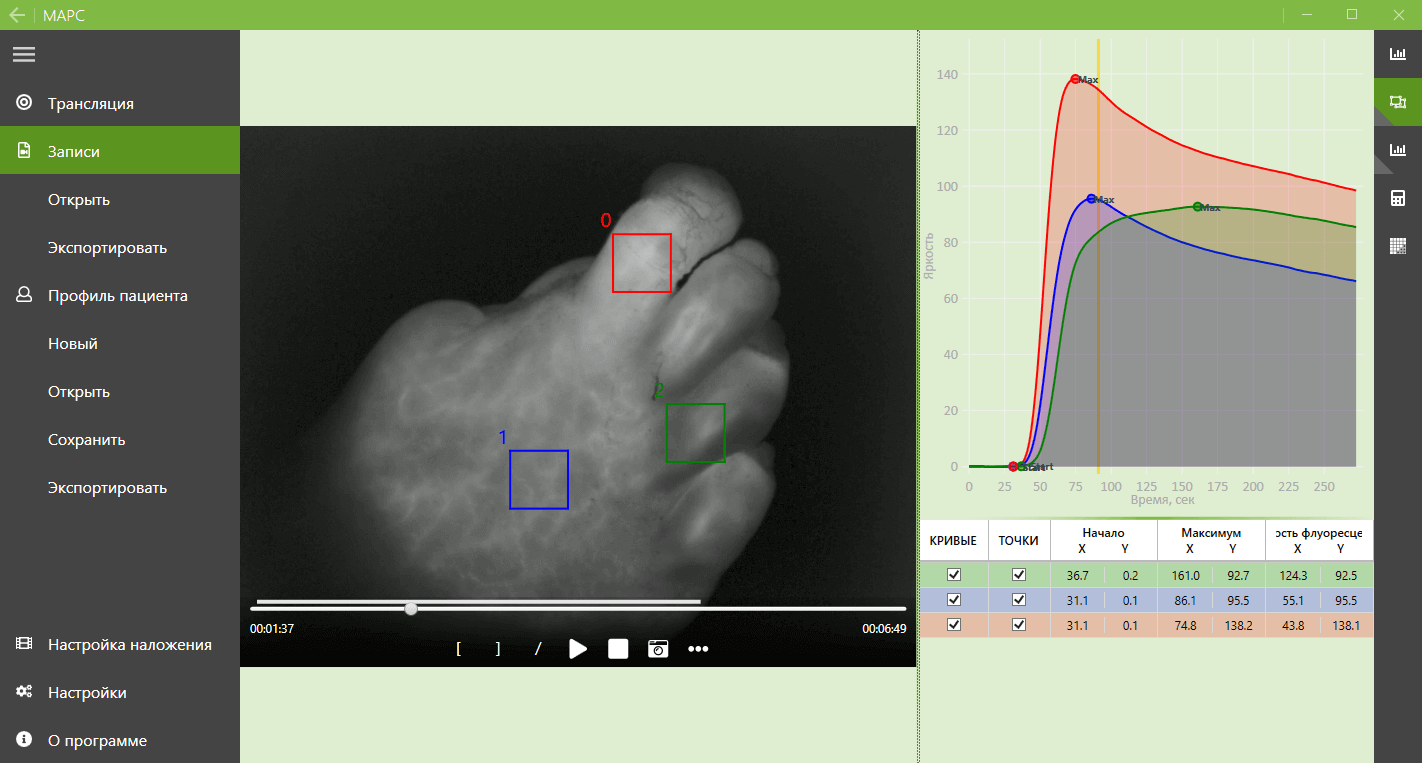

Визуальная и количественная оценка кровоснабжения тканей стопы

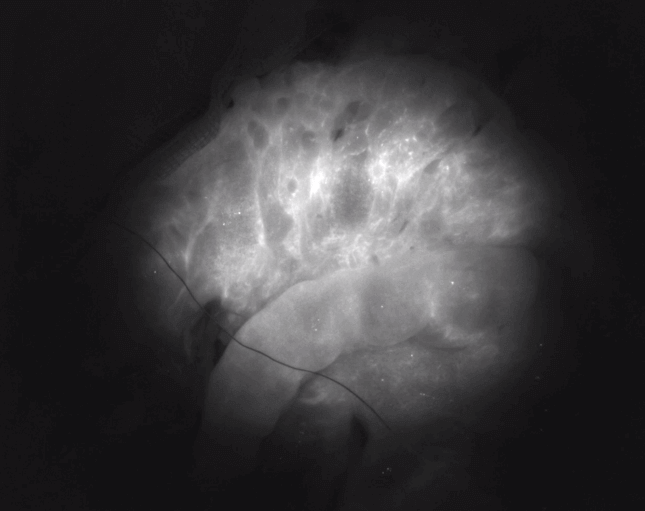

Скриншот с экрана монитора системы МАРС во время операции по удалению пораженного участка кишечника
Детекция образований в печени с помощью ICG-методики
Стандартная комплектация:
- Стойка-пантограф с блоками регистрации, блоком излучателя и пультом управления – 1 шт.
- Основание с колесами – 1 шт.
- Монитор врача/ассистента – 2 шт.
- Клавиатура + мышь – 1 шт.
- Кабель питания – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Руководство по программному обеспечению «МАРС» - 1 шт.
- Регистрационное удостоверение – 1 шт.
*Комплектация приборов может изменяться заводом изготовителем, уточняйте у менеджера.
