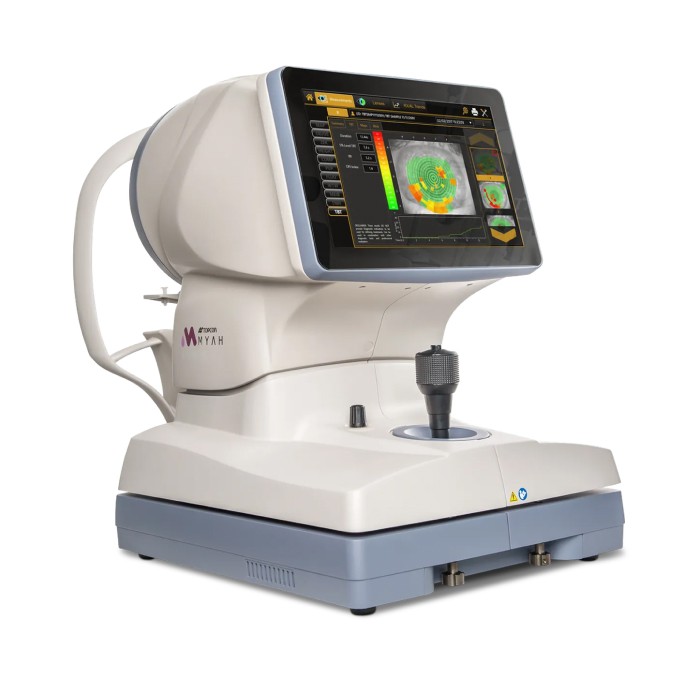

Система контроля миопии Topcon MYAH
Универсальная платформа для диагностики миопии и синдрома сухого глаза
О продукте
Topcon MYAH — это инновационная многофункциональная диагностическая система «всё в одном». Прибор объединяет технологии оптической биометрии, топографии роговицы, пупиллометрии и полный спектр инструментов для неинвазивной оценки синдрома сухого глаза.
- Точный мониторинг прогрессирования близорукости у детей
- Моделирование и поддержка подбора жестких (RGP) и ночных (Ortho-K) линз
- Компактный корпус и высокоскоростной захват изображений
Многофункциональный диагностический комплекс
Область применения
Детская офтальмология и миопия
- • Раннее выявление риска предмиопии
- • Контроль эффективности ортокератологии
- • Мониторинг атропиновой терапии
Диагностика и хирургия
- • Скрининг и раннее обнаружение кератоконуса
- • Полная диагностика синдрома сухого глаза (ССГ)
- • Подготовка к рефракционным операциям
Особенности, функции и снимки диагностики

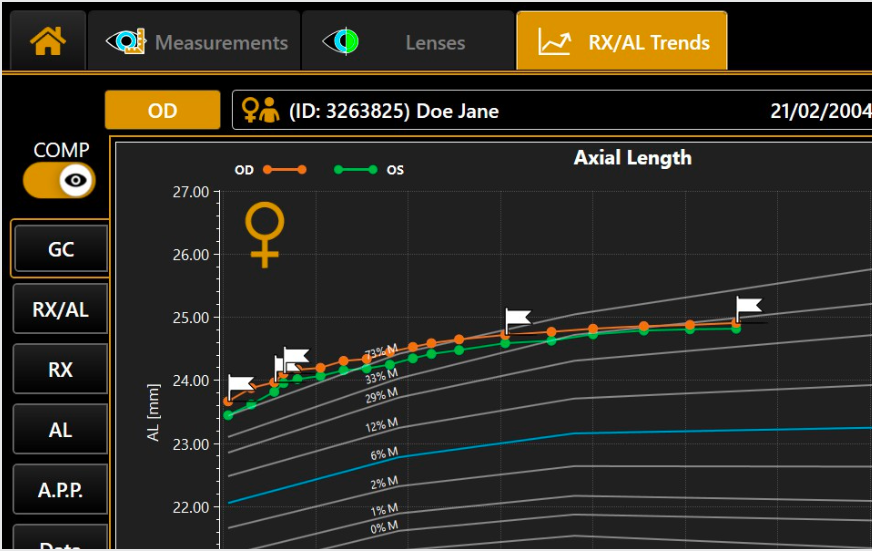

Кривые роста и динамика оси глаза (RX/AL Trends)
Система использует нормативные базы данных (Erasmus MC и исследования на детях из Шанхая) для сравнения динамики удлинения оси глаза пациента с перцентильными кривыми роста. Это помогает наглядно объяснить родителям необходимость терапии.
Мониторинг прогрессирования миопии

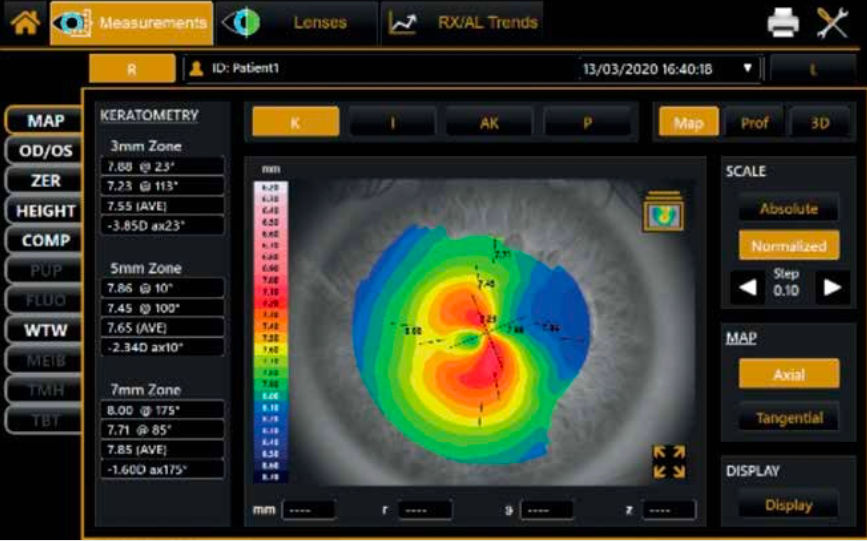

Топография роговицы и кератометрия
Детальное картирование передней поверхности роговицы по 24 кольцам Пласидо (более 100 000 анализируемых точек). Включает 3D-карты, сравнительный анализ, скрининг кератоконуса и имитацию флуоресцеинового теста для подбора линз.
Топографическая карта роговицы

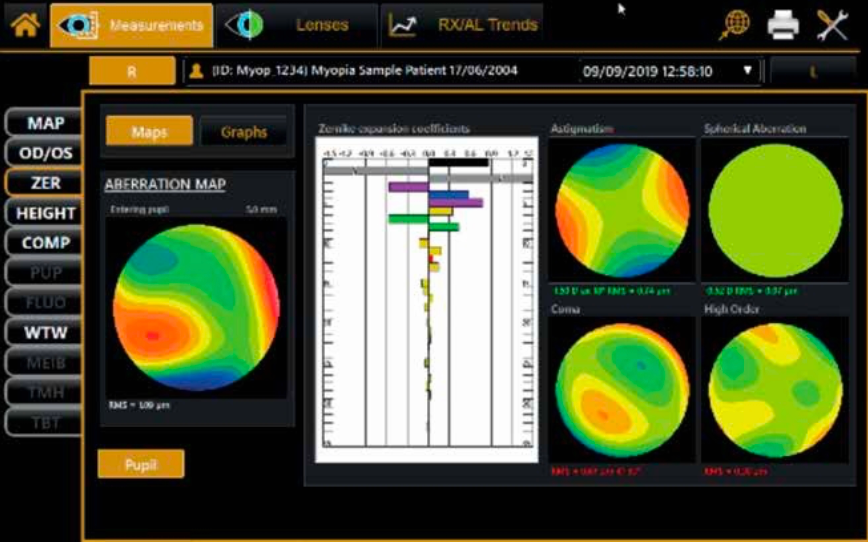

Сводка аберраций роговицы (Полиномы Цернике)
Анализ передней поверхности роговицы включает 36 полиномов Цернике до 7-го порядка. Позволяет выявить оптические нарушения высших порядков, влияющие на качественные характеристики зрения.
Анализ аберраций Цернике
Оценка синдрома сухого глаза (ССГ)

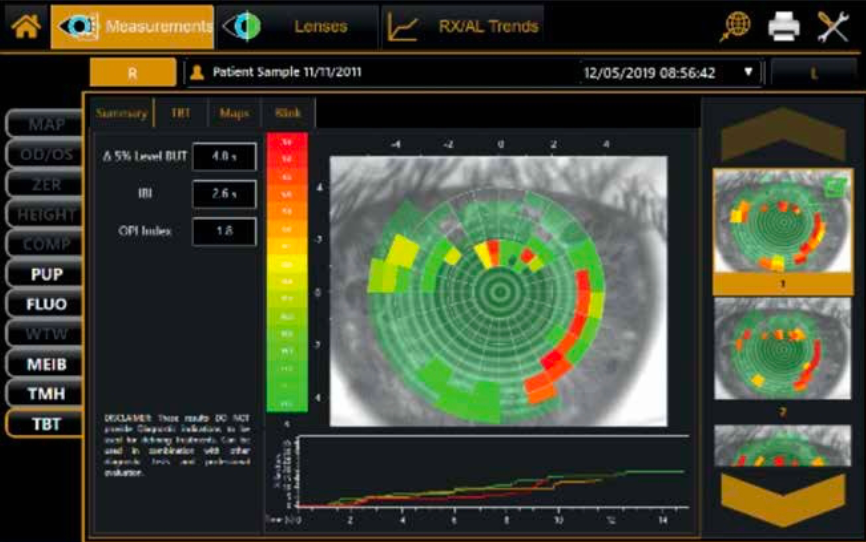

Набор инструментов для неинвазивного измерения времени разрыва слезной пленки (NIBUT), мейбографии с расчетом процента потери желез, оценки высоты слезного мениска (TMH) и анализа частоты морганий.
Измерение времени разрыва слезной пленки

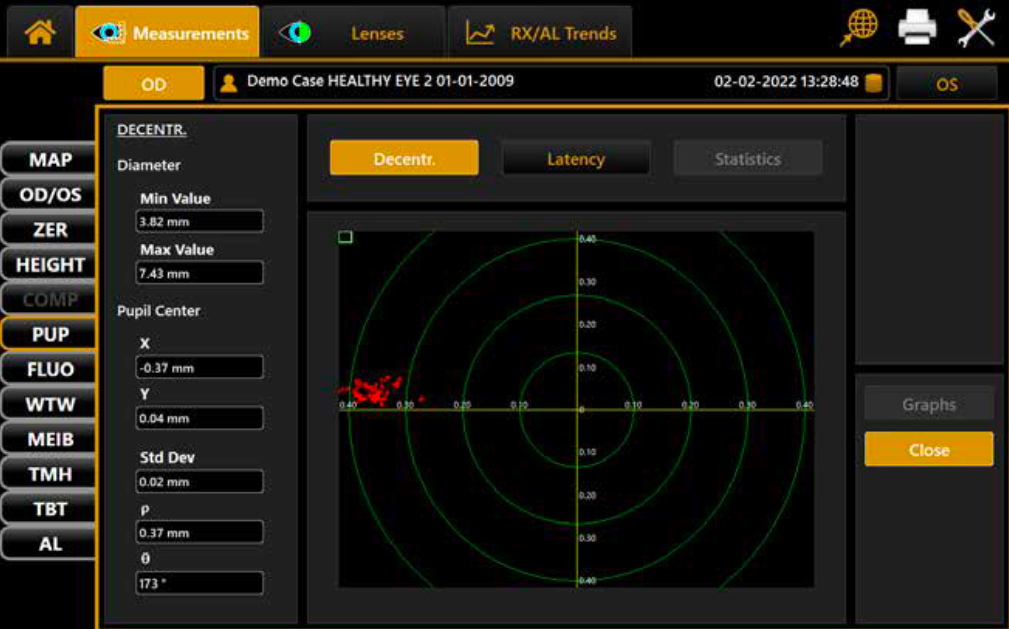

Динамическая пупиллометрия
Предоставляет данные о размерах зрачка и скорости реакции при фотопическом, мезопическом и скотопическом уровнях освещенности. Информативна для контроля дозировки атропина и подбора мультифокальных линз.
Анализ децентрации и диаметра зрачка
Преимущества применения
Экономия бюджета и пространства
Заменяет несколько отдельных приборов (биометр, топограф, пупиллометр, мейбограф), занимая минимум места.
Высокая конверсия и доверие
Наглядная графика и понятные родителям графики упрощают обоснование назначения Ortho-K линз и терапии.
Интеграция и анкеты
Встроенные международные опросники (OSDI, DEQ-5, Myopia) с автоматическим экспортом отчетов в сеть или DICOM.
Информация об измерениях
| Измерение | Диапазон измерения | Разрешение дисплея | Воспроизводимость in vivo |
|---|---|---|---|
| Радиус кривизны | 5,00 – 12,00 мм | 0,01 мм | ±0,02 мм |
| Кератометрия (радиус кривой в диоптриях, n=1,3375) | 28,00 – 67,50 D | 0,01 D | ±0,25 D |
| Осевая длина | 15,00 – 36,00 мм | 0,01 мм | ±0,027 мм |
| Размер зрачка | 0,50 – 10,00 мм | 0,01 мм | Н/Д |
| Лимбус (от белого к белому) | 8,00 – 14,00 мм | 0,01 мм | ±0,05 мм |
| Индекс MBI (межблинковый интервал) | 0,2 – 20,0 s | 0,1 s | Н/Д |
| Неинвазивное время разрыва слезной пленки (NIBUT) | 0,5 – 30,0 s | 0,1 s | Н/Д |
| Площадь потери мейбомиевых желез | 0 – 100% | 1% | Н/Д |
| Высота слезного мениска | 0,10 – 1,00 мм | 0,01 мм | Н/Д |
Управление и интерфейс
- • 10,1-дюймовый сенсорный ЖК-экран
- • Автоматическая регулируемая подставка для подбородка
- • Направляемая автоматическая фокусировка
Параметры печати и экспорта
- • Поддержка USB и сетевых принтеров
- • Сохранение PDF на USB и в расшаренную папку
- • Полная интеграция с протоколом DICOM
Требования к рабочей среде
- • Рабочая температура: от 10 °C до 40 °C
- • Относительная влажность: 8 – 75% (без конденсации)
- • Компактные габариты: 320 мм (Ш) х 490 мм (В) х 470 мм (Д), вес 18 кг
| Страна | Япония |
| Бренд | TOPCON |
| Жесткий диск | 500 ГБ |
| Оперативная память | Не менее 4 ГБ |
| Операционная система | Windows 10 64-bit |
| Нормативная база данных | Внутренняя |
| Монитор | ЖК-дисплей 10,1 дюйма с емкостным сенсорным экраном |
| Измеряемые точки | Более 100 000 |
| Габариты | 320 мм (Ш) x 490 мм (В) x 470 мм (Д), 18 кг |
| Печать | USB-принтер, сетевой принтер, PDF в сетевой общей папке, PDF на USB |
| Внешние выходы | Встроенная локальная сеть, 2x USB |
| Потребляемая мощность | 100 ВА |
| Необходимое электропитание | переменный ток 100 - 240 В 50/60 Гц |
| Кератоскопическая конусная сетка | 24 кольца, равномерно распределенных на сфере диаметром 43 D |
| Измеренные точки | 6,144 |
| Покрытие роговицы | До 9,8 мм на сфере радиусом 8,00 мм (42,2 D при n=1,3375) |
| Аксиальная биометрия | Низкокогерентная интерферометрия на оптическом волокне (SLED @ 820 нм) |
| Система захвата | Направленная фокусировка |
| Пупиллометрия | Динамическая, фотопическая, мезопическая, скотопическая |
| Флуоресцеин | Изображение, видео |
| Отчеты | Кератометрия, сравнительная карта, контактные линзы, карта высот, анализ Зернике, пупиллометрия, мейбомиевы железы, время разрыва слезной пленки, высота слезного мениска, анализ тенденций Rx/AL, флуоресценция, родительский, сводка по сухому глазу и отчёт |
| Рабочая среда | 10 °C - 40 °C, относительная влажность 8 - 75% (без конденсации), атмосферное давление 800 - 1060 гПа |
