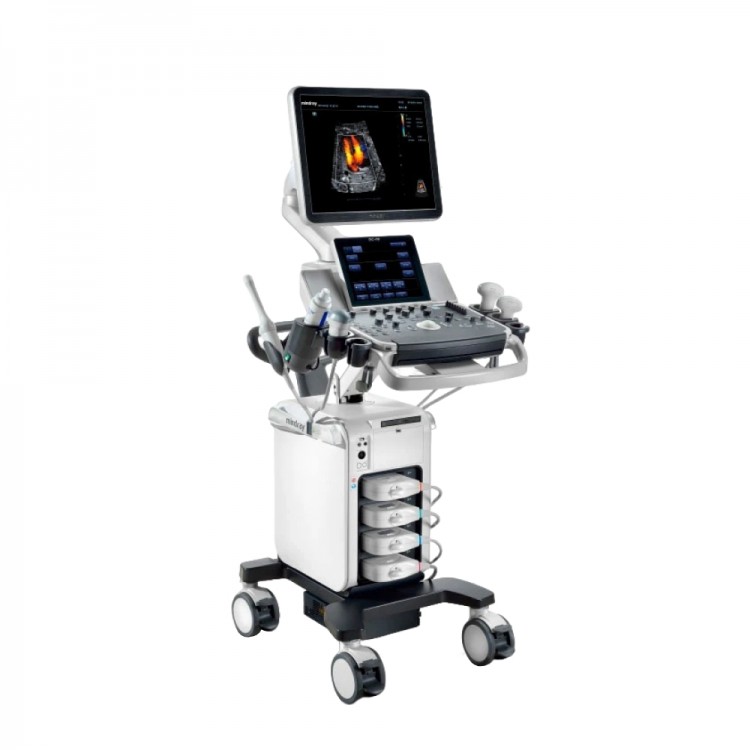

Mindray DC-70 X-Insight — это стационарная ультразвуковая диагностическая система высокого класса от бренда Mindray, улучшенная версия младшей модели.
Аппарат основан на концепции X-Insight, объединяющей непрерывное получение информации о клинических потребностях и внедрение ультрасовременных технологий для решения самых сложных задач.
DC-70 X-Insight обеспечивает эффективную работу с качеством визуализации экспертного уровня, поддерживая все современные технологии визуализации и протоколы расчетов для быстрой и точной диагностики.
Назначение и области применения
УЗИ-аппарат Mindray DC-70 X-Insight — это универсальная система, которую можно использовать при базовой диагностике, в сложных клинических случаях и даже в операционной. Области применения:
- Акушерство
- Гинекология
- Кардиология
- Исследование брюшной полости
- Педиатрия и неонатология
- Внутриполостные исследования
- Хирургические мероприятия
Аппарат позволяет вести беременность на любой неделе, проводить диагностику злокачественных опухолей на ранних стадиях, исследовать как глубоко лежащие органы (печень), так и поверхностные структуры (щитовидная железа).
Преимущества
| Категория | Преимущество |
|---|---|
| Скорость обработки | Новый X-Engine (обновленные GPU и CPU) обеспечивает эффективный параллельный процессинг. Скорость получения изображения в 3–4 раза выше, чем при традиционном процессинге, во всех режимах, включая 3D/4D. |
| Качество визуализации | «Результат в одно касание» — оптимизированное изображение высокого качества немедленно после контакта датчика с телом. Технологии iClear, iBeam, Hyaline и iLive обеспечивают превосходную четкость и детализацию. |
| Интеллектуальные опции | Smart Planes CNS, Smart Face, Smart OB/NT, Smart FLC, Auto EF, Auto IMT и iWorks автоматизируют измерения и оптимизацию, сокращая время исследования и снижая операторозависимость. |
| Экспертные датчики | Монокристаллические датчики с технологией 3Т и датчики ComboWave обеспечивают широкий частотный диапазон, высокую проникающую и разрешающую способность. |
| Эргономика и мобильность | Уникальное двойное плавающее крепление с монитором 23,8″, дополнительный сенсорный экран 13,3″, поворот панели 180°, складная конструкция для удобства транспортировки. |

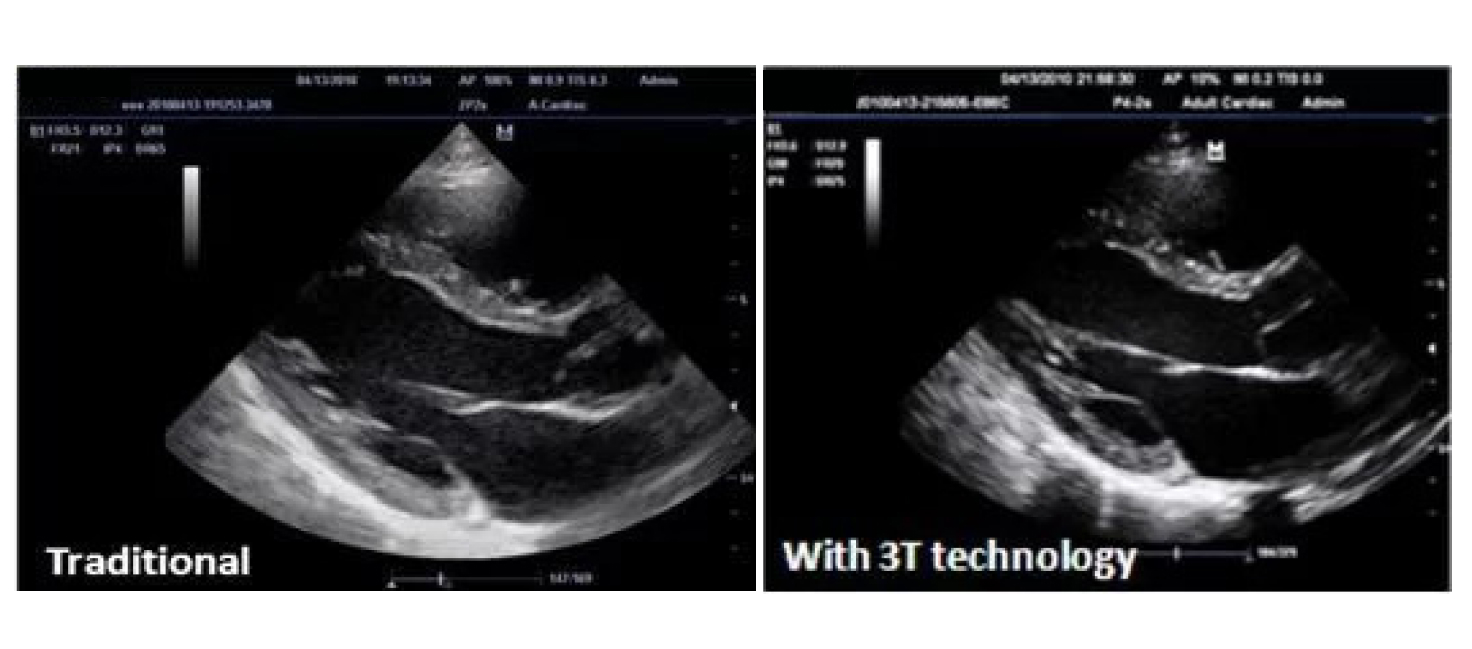

3Т – новая технология производства датчиков
Технология 3Т от Mindray — это уникальная инновация в производстве ультразвуковых датчиков, включающая три ключевых компонента:
| Компонент технологии | Назначение |
|---|---|
| Тройной согласующий слой | Обеспечивает оптимальное согласование акустического импеданса между пьезоэлементами и тканью, максимизируя передачу ультразвуковой энергии. |
| Технология полностью разделенных кристаллов | Исключает перекрестные помехи между элементами датчика, повышая четкость и контрастность изображения. |
| Термоконтроль акустической линзы | Предотвращает перегрев датчика при длительной работе, обеспечивая комфорт пациента и стабильность характеристик. |
Результат: пьезоэлементы стали более чувствительными и работают в большем диапазоне частот, что существенно увеличивает проникающую способность. В сочетании с уникальной технологией 3Т новые монокристаллические датчики обеспечивают более широкий частотный диапазон, одновременно улучшая как проникающую, так и разрешающую способность. Это оптимальное решение для сканирования в акушерстве, гинекологии, при абдоминальных исследованиях и в кардиологии.
Функции
Опции для общих исследований (с картинками)
| Функция | Назначение | Изображение |
|---|---|---|

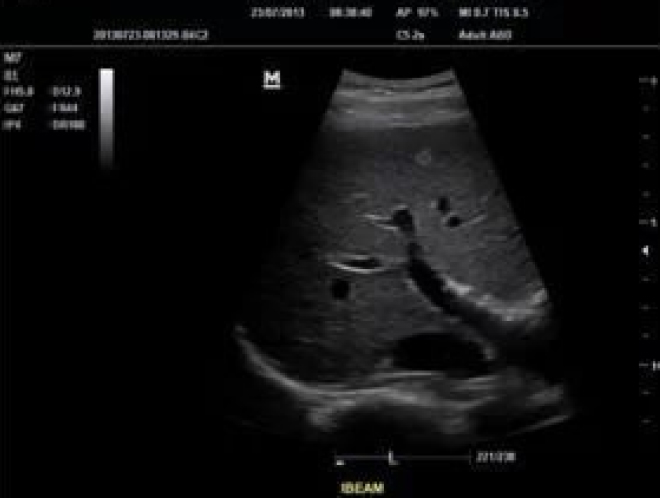

| iBeam | Сканирование области интереса под разными углами с объединением изображений в одно — максимально чистое, контрастное и высокоразрешенное. |  |

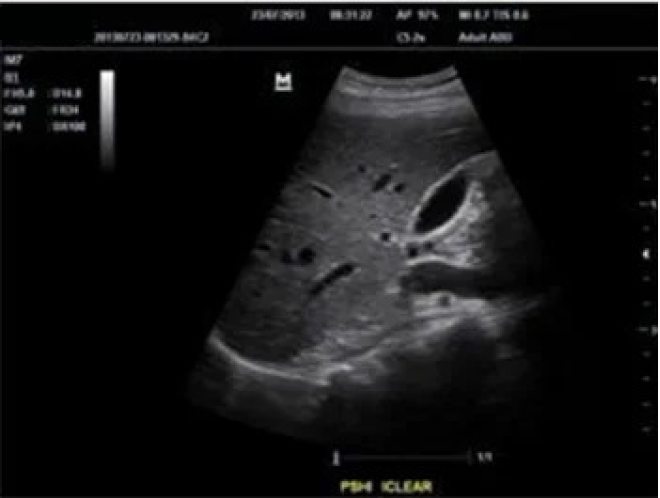

| iClear | Подавление спекл-шумов и артефактов, улучшение контраста границ. Опция сама оптимизирует картинку, сокращая время исследования. |  |

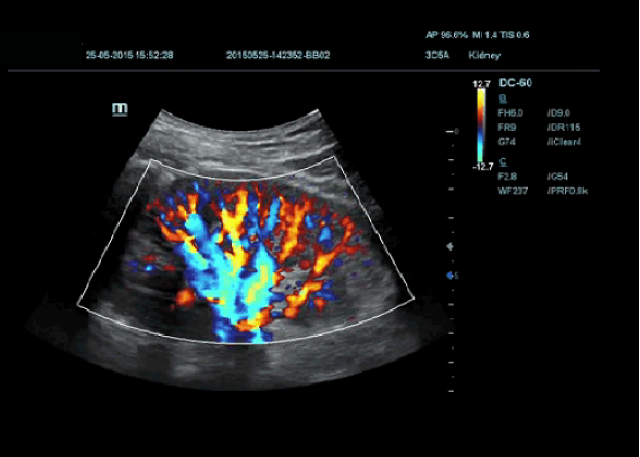

| HR Flow | ЦДК высокого разрешения для визуализации сосудов с низким кровотоком. Используется для оценки кровоснабжения органов и тканей. |  |

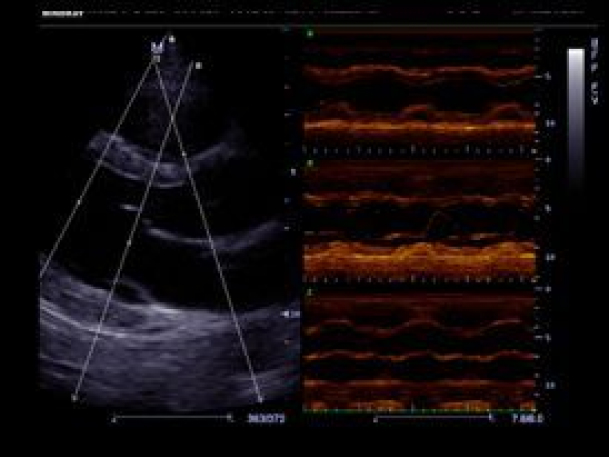

| Free Xros M / Free Xros CM | Анатомический M-режим с возможностью перемещения линии М-метки под любым углом в 2D-режиме. |  |

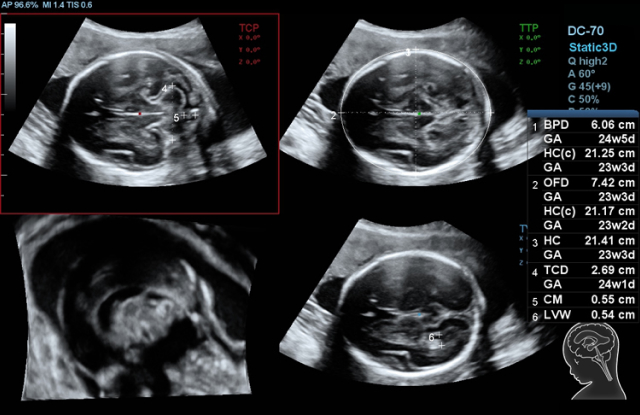

| Smart Planes | Автоматическая технология измерения основных параметров BPD, OFD, HC, мозжечок, TTP (срез через таламус), TVP (срез через боковые желудочки), MSP (срединно-сагитальная плоскость). |  |

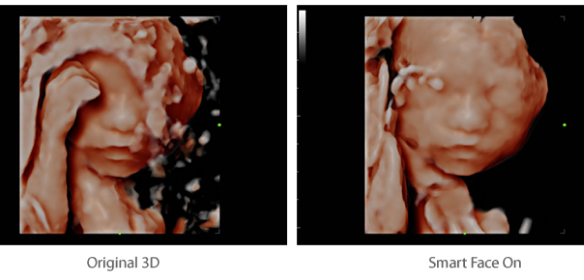

| Smart Face | Постобработка трехмерной визуализации плода: удаление шумов вокруг лица плода, разворот на 180°, оптимизация угла обзора, сглаживание. |  |
Другие опции для общих исследований
- iFusion — возможность сравнивать УЗ-исследования с аналогичными срезами в КТ и МРТ, обрабатывать сырые данные без присутствия пациента
- Компрессионная эластография — определение плотности тканей с качественной и количественной оценкой
- iNeedle — улучшенная визуализация биопсийной иглы
- Auto IMT — автоматическое измерение толщины комплекса интима-медиа
Опции для акушерства и гинекологии
- iLive — 3D-опция для реалистичного изображения плода с виртуальным источником света под любым углом
- Hyaline — новый метод рендеринга с динамической прозрачностью для детального обзора внутренней анатомии
- Smart OB — автоматический расчет основных показателей плода (HC, BPD, AC, FL, OFD)
- Smart NT — автоматический расчет толщины воротникового пространства плода
- Smart FLC (Smart Follicle) — 3D-исследование фолликулов с автоматическим расчетом размера и объема
для кардиологии
- Auto EF — интеллектуальный анализ 2D-эхокардиографических кинопетель с автоматическим распознаванием фаз, вывод КДО, КСО, фракции выброса
- TT QA — количественный анализ отслеживания ткани для оценки движения миокарда
для удобства врача
- Smart Track — изменение наклона поля в режиме ЦДК в зависимости от направления сосуда в реальном времени
- iWorks — встроенные стандартизированные протоколы сканирования, сокращение времени исследования до 50%
- MedTouch — удаленное управление УЗИ-аппаратом с устройств на iOS или Android
- MedSight — передача данных на iPhone и iPad через Wi-Fi
- iScan Helper — функция-помощник с изображениями анатомических структур, описаниями и советами
Режимы работы
| Режим | Назначение |
|---|---|
| B-режим | Основной двумерный режим визуализации |
| M-режим | Одномерный режим для анализа движущихся структур |
| Цветной M-режим | Цветовое картирование в M-режиме |
| ЦДК (цветовое доплеровское картирование) | Визуализация кровотока в сосудах |
| PW (импульсно-волновой доплер) | Измерение скорости кровотока в контрольном объеме |
| CW (постоянно-волновой доплер) | Измерение высокоскоростных кровотоков |
| HPRF | Импульсно-волновой доплер с высокой частотой повторения импульсов |
| Тканевая гармоника | Подавление артефактов, повышение контрастного разрешения |
| 3D/4D | Объемная и динамическая объемная визуализация |
| Free Xros M / Free Xros CM | Анатомический M-режим с поворотом линии М-метки |
| Компрессионная эластография | Оценка жесткости тканей |
Датчики для Mindray DC-70 X-Insight
| Тип датчика | Модели |
|---|---|
| Конвексные | SC6-1E, C7-3E, C5-1E |
| Конвексные 3D/4D | SD8-1E, D7-2E |
| Внутриполостные | V11-3HE, V11-3WE, V11-3BE, V11-3E, DE11-3E, DE10-3E |

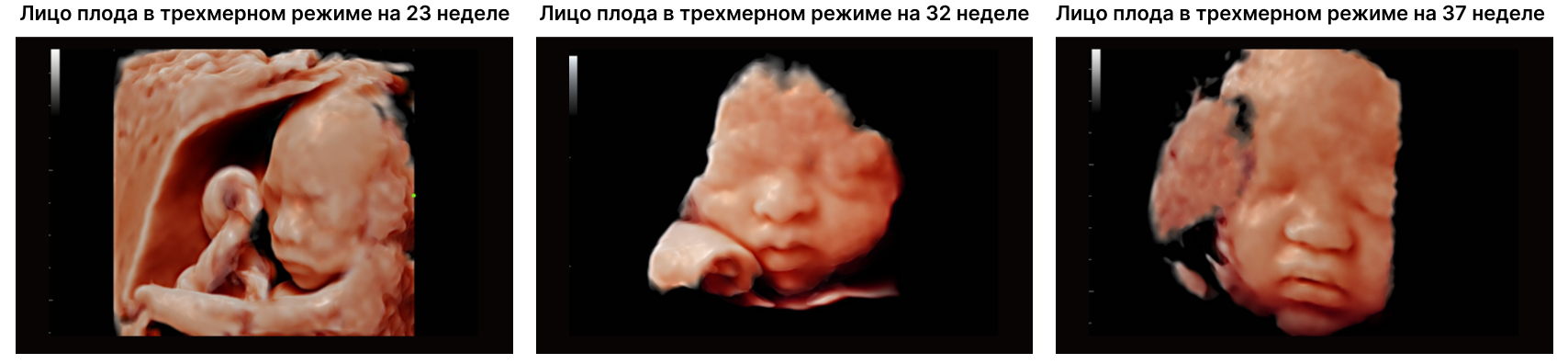

Клинические изображения УЗИ сканера Mindray DC-70 X-Insight
| Страна | Китай |
| Бренд | MINDRAY |
| Кол-во подключаемых датчиков | 4 шт. |
| Габариты | Высота: 1393 мм Ширина: 330 мм Глубина: 620 мм |
| Поддержка датчиков | Конвексные (SC6-1E, C7-3E, C5-1E), Конвексные 3D/4D (SD8-1E, D7-2E), Внутриполостные (V11-3HE, V11-3WE, V11-3BE, V11-3E, DE11-3E, DE10-3E) |
| Управление панелью | 180° |
| Монитор | 23,8″ |
| Режимы работы | B-режим (основной двумерный режим), M-режим , Цветной M-режим, ЦДК (цветовое доплеровское картирование), PW (импульсно-волновой доплер), CW (постоянно-волновой доплер), HPRF (импульсно-волновой доплер с высокой частотой повторения импульсов), Тканевая гар |
| Вес | 130 кг |
| Технологии | 3T, iBeam, iClear, HR Flow, iFusion, Компрессионная эластография, Free Xros M / Free Xros CM, Smart Face, iLive, Smart Planes, Smart OB, Smart NT, Smart FLC (Smart Follicle), Smart Track, iNeedle, MedSight, MedTouch, iScan Helper |
| Дополнительный монитор | 21,5″ |
| Электроподъем панели | Нет |
| Крепления кабелей | Да |
| Шторки для коннектора | Нет |
Основное оборудование:
- Основной блок (консоль) с панелью управления
- ЖК-монитор (23,8″) с уникальным двойным плавающим креплением
- Сенсорный экран (13,3″, ультратонкий, с регулировкой угла наклона)
- Передвижная тележка с колесной базой
- Кабель питания
- Крепления для кабелей датчиков
- Комплект документации (руководство пользователя)
- Предустановленное программное обеспечение (включая X-Engine, iWorks, iScan Helper)
Датчики (уточнять у поставщика, входят в стандартную или расширенную комплектацию):
- Конвексные датчики (SC6-1E, C7-3E, C5-1E)
- Конвексные 3D/4D датчики (SD8-1E, D7-2E)
- Внутриполостные датчики (V11-3HE, V11-3WE, V11-3BE, V11-3E, DE11-3E, DE10-3E)
Опционально / уточнять у поставщика:
- Подогреватель геля
- Датчики с технологией ComboWave
- Монокристаллические датчики с технологией 3Т
- Дополнительные программные опции (Smart Planes CNS, Smart Face, Smart OB/NT, Smart FLC, Auto EF, Auto IMT, iLive, Hyaline, iFusion, MedTouch, MedSight)
* Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
