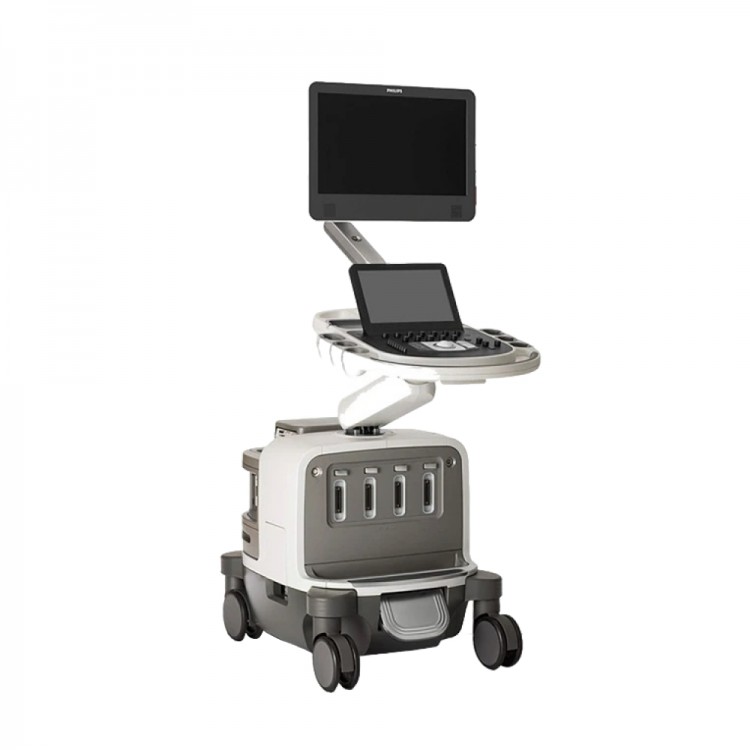

Philips Epiq 7 — это современная высокотехнологичная ультразвуковая диагностическая система премиум-класса, разработанная компанией Philips.
Платформа представляет собой наиболее мощную архитектуру из всех, когда-либо применявшихся в ультразвуковой диагностике, оснащенную передовой технологией Anatomical Intelligence (AIUS) и рассчитанную на работу с фирменными датчиками xMATRIX и PureWave.
Epiq 7 открывает новые возможности в диагностике, обеспечивая высочайший уровень производительности, который позволяет решать наиболее сложные клинические задачи.
Назначение и области применения
УЗИ-аппарат Philips Epiq 7 подходит для любых кардиологических исследований, позволяя рассмотреть мельчайшие сосуды с низким током крови, оценить работу сердечной мышцы и проверить артерии на наличие бляшек и патологий. Помимо кардиологии, система применима в следующих областях:
- Абдоминальные исследования — печень, почки, поджелудочная железа, желчный пузырь
- Ангиология — исследование сосудов, оценка кровотока
- Акушерско-гинекологические исследования — оценка развития плода, 3D/4D-визуализация
- Урология — исследование предстательной железы, мочевого пузыря
- Неонаталогия — исследование новорожденных
- Маммологические исследования — диагностика молочных желез, включая AI Breast
- Диагностика скелетно-мышечной системы — суставы, связки, сухожилия, мышцы
- Ортопедические исследования
- Диагностика поверхностно расположенных структур — щитовидная железа, лимфоузлы
- Педиатрические исследования
- Эластография — оценка жесткости тканей (компрессионная и сдвиговая)
Преимущества
| Категория | Преимущество |
|---|---|
| Технология nSIGHT | Революционная архитектура снимает старые ограничения традиционной УЗИ-диагностики. Позволяет одновременно добиться превосходного временного разрешения, высокой частоты кадров и высочайшей детализации изображений. Обеспечивает динамическую фокусировку на всех глубинах вплоть до пиксельного уровня. |
| Anatomical Intelligence (AIUS) | Превращает УЗИ-аппарат в активную адаптирующуюся систему. Позволяет моделировать органы в 3D, формировать срезы изображений и проводить количественный анализ, упрощая исследования и повышая их воспроизводимость. |
| Датчики PureWave и xMATRIX | Монокристаллические датчики PureWave на 85% эффективнее обычных пьезоэлектрических материалов, обеспечивая высокую глубину проникновения даже у технически сложных пациентов. Технология xMATRIX позволяет одним датчиком работать во всех режимах: 2D, 3D/4D, Live xPlane, MPR и допплерографии. |
| Мобильность и эргономика | Масса системы всего 104,3 кг — это самая легкая система в своем классе (на 40% легче аналогов). Монитор с диагональю 21,5″ имеет угол разворота 720°. Уровень шума составляет 37–41 дБ (как в библиотеке). |
| Автоматизация рабочего процесса | SmartExam сокращает время исследования на 30–50% и количество нажатий клавиш на 300 за одно исследование. Планшетоподобный интерфейс снижает количество нажатий кнопок на 40–80%, а общее количество действий — на 15%. |
| Энергоэффективность | Система потребляет на 25% меньше энергии по сравнению с предыдущими системами Philips этого класса. |
Функции
- nSIGHT — технология улучшенного формирования изображений, использующая прецизионный излучатель и все возможности обработки поступающих данных. Обеспечивает высокое пространственное и контрастное разрешение, а также превосходную глубину проникновения на высоких частотах.
- Anatomical Intelligence Ultrasound (AIUS) — ключевая технология платформы, превращающая УЗИ-аппарат в адаптирующуюся систему. Включает специализированные средства моделирования органов, формирования срезов и количественного анализа.
- xMATRIX — самая передовая технология ультразвуковых датчиков. Позволяет одним датчиком работать в режимах 2D, 3D/4D, Live xPlane, Live MPR, MPR, всех допплеровских режимах и энергетическом допплере.
- PureWave — технология монокристаллических датчиков, обеспечивающая в 2 раза большую эффективность по сравнению с традиционными керамическими материалами. Датчики PureWave C5-1, C9-2, S5-1, C10-3v используются для технически сложных исследований.
- Live xPlane — визуализация одновременно в двух перпендикулярных плоскостях с полным разрешением, позволяющая получать в два раза больше клинически важной информации за то же время.
- SmartExam — технология, сокращающая время исследования на 30–50% и количество нажатий клавиш на 300 за одно исследование. Обеспечивает стандартизацию и независимость результатов от пользователя.
- Auto Doppler — функция для исследования сосудов, сокращающая количество этапов позиционирования с десяти до трех и уменьшающая количество нажатий на кнопки в среднем на 67,9%.
- a2DQA.I. с технологией ZeroClick — автоматизированный количественный анализ 2D-изображений для быстрого и надежного расчета фракции выброса и объемов левого желудочка.
- aCMQA.I. с технологией ZeroClick — автоматизированный количественный анализ механики сердца, использующий данные о спекл-шумах для расчета продольной деформации миокарда.
- Mitral Valve Navigator A.I. (MVNA.I.) — модуль навигации для УЗИ митрального клапана, использующий объемное изображение в режиме Live 3D. Количество действий пользователя сокращено на 89% по сравнению с предыдущими средствами.
- Vascular Plaque Quantification (VPQ) — функция количественного анализа бляшек в сонной артерии: автоматическая визуализация и оценка объема бляшек, процента сужения сосуда и других параметров.
- Fetal Heart Navigator (FHN) — навигатор для УЗИ сердца плода. Технология xMATRIX позволяет отсканировать сердце плода всего за две секунды с автоматическим выбором проекций.
- Real Time iSCAN (AutoSCAN) — функция автоматической оптимизации общего усиления и усиления по глубине, обеспечивающая оптимальное качество изображений в режимах 2D, 3D и 4D.
- Объединение мультимодальных изображений (PercuNav) — возможность просмотра и объединения DICOM-изображений, полученных методами КТ, МРТ, ПЭТ, маммографии и УЗИ, непосредственно на системе.
- Средства навигации иглы — помогают при проведении биопсии малых и труднодоступных образований, обеспечивая совместимость с широким спектром принадлежностей для биопсии и абляции.
Режимы работы
| Режим | Назначение |
|---|---|
| Эластография компрессионная | Оценка жесткости тканей при ручной компрессии |
| Эластография сдвиговая (эластометрия) | Количественная оценка жесткости тканей (например, фиброза печени) без внешней нагрузки |
| PD (Направленный энергетический доплер) | Визуализация кровотока с указанием направления |
| CW (Постоянно-волновой доплер) | Измерение высокоскоростных кровотоков |
| PW (Импульсно-волновой доплер) | Измерение скорости кровотока в контрольном объеме |
| HPRF (Импульсно-волновой доплер с высокой частотой повторения импульсов) | Исследование глубоких сосудов и высокоскоростных потоков |
| M-режим | Анализ движущихся структур (например, стенок сердца) |
| M-режим цветной | Цветовое картирование в M-режиме |
| Дуплексный режим | Одновременная визуализация B-режима и допплера |
| Триплексный режим | Одновременная визуализация B-режима, цветового допплера и спектрального допплера |
| Тканевая гармоника | Подавление артефактов, повышение контрастного разрешения |
| Live xPlane | Визуализация двух перпендикулярных плоскостей в реальном времени |
| Live MPR | Мультипланарная реконструкция в реальном времени |
| 3D/4D | Объемная и динамическая объемная визуализация |
| TrueVue | Фотореалистичная 3D-визуализация с виртуальным источником света |
| GlassVue | Прозрачная визуализация для лучшего восприятия глубины |
| Панорамное объемное сканирование | Объединение объемных данных для визуализации целых органов |
| Стресс-ЭхоКГ | УЗИ сердца под физической или медикаментозной нагрузкой |
Дополнительно: датчики в стандартной комплектации
| Тип датчика | Модель |
|---|---|
| Линейный | L12-3 |
| Конвексный | C5-1 PureWave |
| Кардиологический (секторный) | S5-1 PureWave |
| Внутриполостной | C10-4ec |
Совместимые датчики (полный список)
| Тип датчика | Модели |
|---|---|
| Матричные | X7-2, X5-1, X6-1, X7-2T, X8-2t, XL14-3 |
| Линейные | L12-5 (50 мм), L12-3, L18-5, eL18-4 PureWave, eL18-4 EMT PureWave, L12-5 (50), L12-3 Ergo |
| Секторные | S12-4, S8-3, S5-1 PureWave, S9-2 |
| Объемные | VL13-5, V6-2, 3D9-3V, V9-2 |
| Конвексные | C5-1 PureWave |
| Интраоперационные | L15-7io |
| Чреспищеводные | S8-3T, S7-3T |

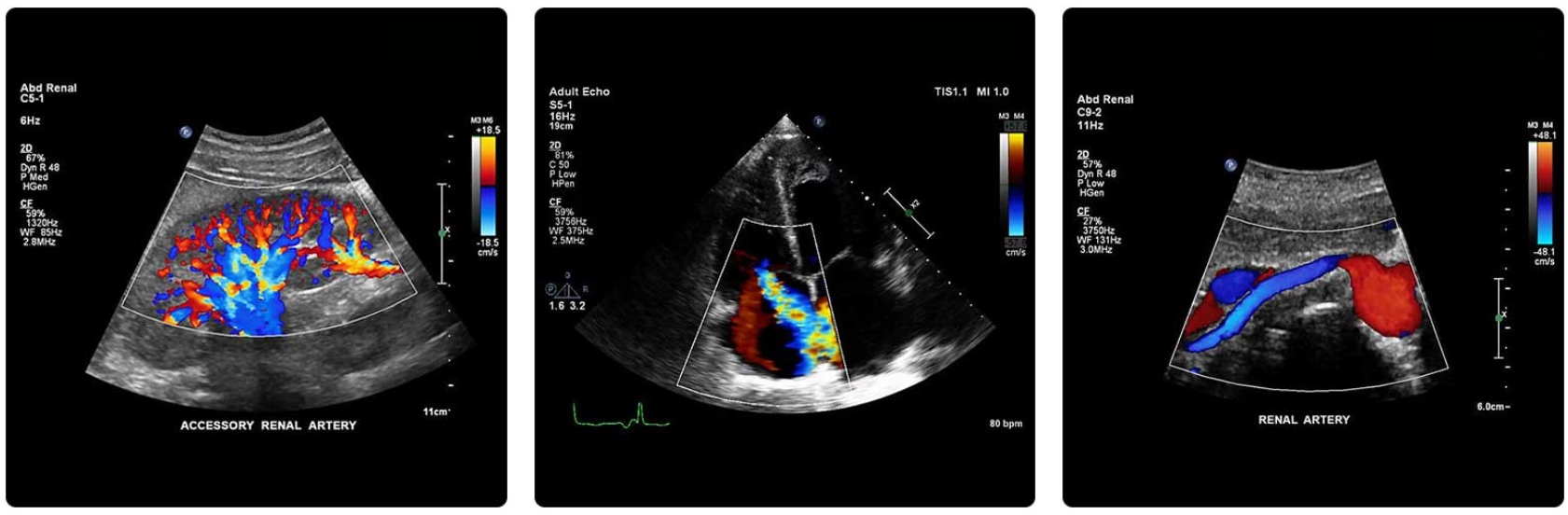

Клинические изображения (Эхограммы) с УЗИ аппарата Philips Epiq 7
| Страна | США |
| Бренд | PHILIPS |
| Функции количественного анализа | a2DQ - Автоматическое измерение фракции выброса, объемов левого желудочка, параметров систолической и диастолической функций aCMQ, SQ - Оценка параметров глобальной и локальной сократимости камер сердца в 2D 3DQA - Оценка параметров глобальной и локальной сократимости камер сердца в 3D GI 3DQ - Программа для обработки 3D-визуализации FloVue - Режим визуализации кровотока для обнаружения бляшек на стенках сосудов Стресс-ЭхоКГ - УЗИ сердца под физической или медикаментозной нагрузкой |
| Режимы и технологии визуализации | Эластография компрессионная Эластография сдвиговая (эластометрия) PD (Направленный энергетический доплер) CW (Постоянно-волновой доплер) PW (Импульсно-волновой доплер) HPRF (Импульсно-волновой доплер с высокой частотой повторения импульсов) M-режим M-режим цветной Дуплексный режим Триплексный режим Тканевая гармоника |
| Монитор | 21,5″ |
| Количество портов USB | 3 шт. |
| Количество портов для подключения датчиков | 4 шт. |
| Вес | 104.3 кг |
| Гарантия | 12 месяцев |
| Встроенная аккумуляторная батарея | Да |
| Размеры (Ш×В×Г) | 58,4 × 148,3 × 52 см |
| Поддерживаемые датчики | Матричные (X7-2, X5-1, X6-1, X7-2T, X8-2t, XL14-3), Линейные (L12-5 (50 мм), L12-3, L18-5, eL18-4 PureWave, eL18-4 EMT PureWave, L12-5 (50), L12-3 Ergo), Секторные (S12-4, S8-3, S5-1 PureWave, S9-2), Объемные (VL13-5, V6-2, 3D9-3V, V9-2), Конвексные (C5-1 |
| Технологии | Active Array, xMATRIX, AutoScan, TrueVue, GlassVue, STIC (объемная динамическая визуализация сердца плода), aBiometry Assist (автоматическая биометрия плода), IMT (автоматическое измерение комплекса интима-медиа), Contrast Card Perfusion (контрасты для ка |
Основное оборудование:
- Основной блок (консоль) с панелью управления
- ЖК-монитор (21,5″) с возможностью наклона, поворота и складывания для транспортировки
- Передвижная тележка с колесной базой
- Кабель питания
- Встроенная батарея
- Встроенный DVD-привод (чтение/запись)
- Подставка для ног
- Корзина (бокс) для принадлежностей
- Встроенные держатели кабелей датчиков
- Комплект документации (руководство пользователя)
- Предустановленное программное обеспечение (включая nSIGHT, AIUS, SmartExam, AutoSCAN, Q-Apps)
Датчики в стандартной комплектации:
- Линейный датчик L12-3
- Конвексный датчик C5-1 PureWave
- Кардиологический (секторный) датчик S5-1 PureWave
- Внутриполостной датчик C10-4ec
Опционально / уточнять у поставщика:
- Дополнительные ультразвуковые датчики (матричные, линейные, секторные, объемные, конвексные, интраоперационные, чреспищеводные)
- Датчики PureWave и xMATRIX
- Система PercuNav (объединение мультимодальных изображений и навигация)
- Средства навигации иглы для биопсии
- Дополнительные программные модули Q-Apps (GI 3DQ, VPQ, MVNA.I., a2DQA.I., aCMQA.I., FHN и др.)
- Беспроводной адаптер для связи по протоколу DICOM
* Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
