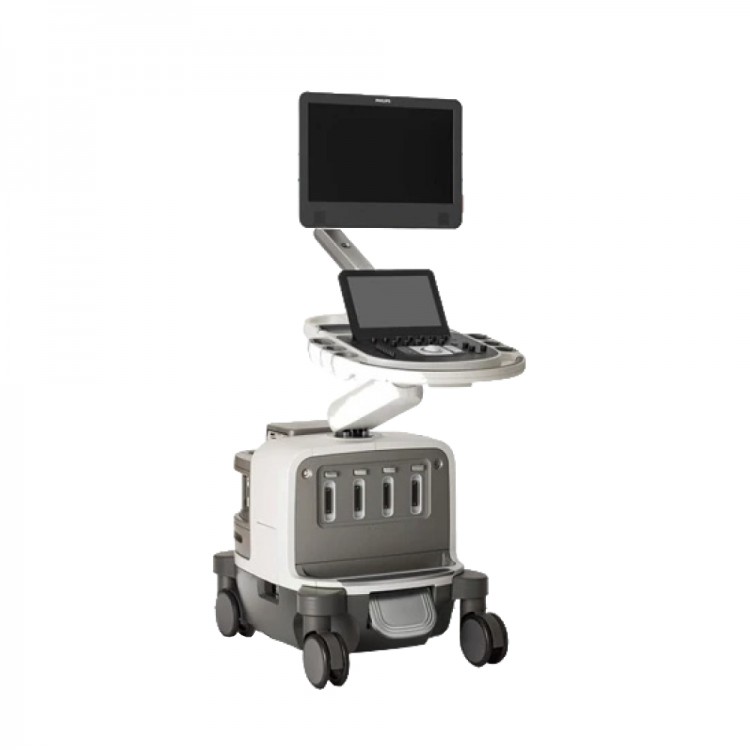

Philips EPIQ CVx — это премиальная ультразвуковая диагностическая система нового поколения, разработанная компанией Philips специально для кардиологии.
Аппарат представляет собой конфигурацию линейки EPIQ, сочетающую высокую мощность вычислительно-аналитической системы, повышенное качество визуализации и уникальное решение AIUS (Anatomical Intelligence Ultrasound).
EPIQ CVx обеспечивает достоверную клиническую информацию, высокую производительность и упрощение рабочего процесса, способствуя уверенности врача в принятии решений при ультразвуковых исследованиях сердца и сосудов.
Назначение и области применения
УЗИ-аппарат Philips EPIQ CVx разработан специально для диагностики в области кардиологии и используется в следующих направлениях:
- Взрослая кардиология — оценка структурных и функциональных изменений сердца, клапанного аппарата, сократимости миокарда
- Детская кардиология — диагностика врожденных пороков сердца у детей разного возраста
- Пренатальная кардиология — оценка сердца плода на этапе внутриутробного развития
- Интервенционные вмешательства — УЗИ-контроль процедур в операционной, включая чреспищеводную эхокардиографию (TEE)
- Сосудистые исследования — оценка кровотока, состояния сосудов
Преимущества
| Категория | Преимущество |
|---|---|
| Качество визуализации | OLED-монитор второго поколения (21,5″) обеспечивает высокую четкость, контрастность и цветопередачу в режиме ЦДК независимо от угла обзора. MaxVue нового поколения предоставляет на 38% больше область визуализации для двойной визуализации, бипланового сканирования и стресс-эхокардиографии. |
| Кардиологическая специализация | Интерфейс аппарата кардиологически ориентирован: удалены неиспользуемые функции, акцент сделан на необходимых для кардиологии опциях, что упрощает работу врача и не перегружает экран. |
| Автоматизация анализа | AutoSTRAIN автоматически оценивает деформацию трех камер сердца (ПЖ, ЛЖ, ЛП) без ЭКГ-синхронизации. Dynamic HeartModel одним нажатием проводит измерения левых отделов сердца до 5 сердечных циклов. 3D Auto RV обеспечивает расширенную оценку правого желудочка. |
| Реалистичная 3D-визуализация | TrueVue с виртуальным источником света обеспечивает фотореалистичные 3D-изображения анатомических структур сердца и лучшее восприятие глубины. TouchVue позволяет управлять объемным изображением с сенсорной панели. |
| Эргономика и мобильность | Самый легкий премиальный УЗИ-аппарат на рынке (104 кг). Регулируемое положение монитора (поворот 180°, регулировка высоты 25,4 см) и панели управления. Уровень шума не выше 41 дБ. Колесная база, подставка для ног, бокс для периферийных устройств. |
| Эффективность работы | 97% врачей отметили увеличение пропускной способности отделения функциональной диагностики. 95% врачей убеждены, что система обеспечивает высокое качество изображения. QuickSAVE позволяет сохранять до 45 пользовательских программ для одного датчика. |
Функции
- AutoSTRAIN — автоматическая оценка анатомической деформации трех камер сердца (правого желудочка, левого желудочка, левого предсердия). Работает без ЭКГ-синхронизации, сокращает время исследования и анализа данных. Актуальна для кардио-онкологии, исследований сердечной недостаточности, врожденных пороков и структурных заболеваний сердца.
- Dynamic HeartModel — автоматическая количественная оценка левых отделов сердца (левого желудочка и левого предсердия) за считанные секунды одним нажатием. Поддерживает измерения до 5 сердечных циклов, что особенно важно при фибрилляции предсердий.
- 3D Auto RV — расширенная количественная оценка правого желудочка.
- TrueVue — технология фотореалистичной 3D-визуализации с виртуальным источником света для лучшего восприятия глубины изображения. Позволяет получать объемные изображения анатомических структур сердца.
- TouchVue — управление полученным объемным изображением непосредственно с сенсорной панели.
- AIUS (Anatomical Intelligence Ultrasound) — анатомическая интеллектуальная ультразвуковая система, отвечающая за высокое качество визуализации границ, количественный анализ левого желудочка и одновременный анализ нескольких изображений сердечных сокращений.
- XRES — технология повышения четкости изображения с ярко выраженными границами тканей и снижением количества артефактов.
- QuickSAVE — система сохранения пользовательских программ (до 45 программ для одного датчика).
- MaxVue нового поколения — увеличивает область визуализации на 38% для оптимального отображения в режиме двойной визуализации, бипланового сканирования и стресс-эхокардиографии.
- Чреспищеводная эхокардиография (TEE) — поддерживается с новым матричным датчиком X8-2t TEE.
Режимы работы
| Режим | Назначение |
|---|---|
| QuickVue | Быстрый просмотр изображений |
| FaceCrop | Обрезка лицевых структур в 3D-изображениях |
| AutoVue | Автоматическое получение стандартных сечений |
| MultiVue | Многооконный режим просмотра |
| TrueVue | Фотореалистичная 3D-визуализация с виртуальным освещением |
| Сравнение цветов | Оценка цветового картирования кровотока |
| Live xPlane | Визуализация двух перпендикулярных плоскостей сканирования в реальном времени |
| Live 3D | Объемная визуализация в реальном времени |
| MPR | Мультипланарная реконструкция (построение сечений в трех плоскостях) |
| Изображения с отраженным эхом | Оценка отраженных сигналов для улучшенной диагностики |
| Биплановое сканирование | Одновременный просмотр двух ортогональных срезов |
| Стресс-эхокардиография | Оценка функции сердца при нагрузке |
Совместимые датчики
| Тип датчика | Модели | Назначение |
|---|---|---|
| xMatrix | iE33, iU22 | 3D и 2D-визуализация, оценка кровотока (Live 3D Color) |
| Линейные | L12-3, eL18-4 PureWave | Поверхностные сосуды, периферические исследования |
| Матричные | X7-2, X5-1, X6-1, X8-2t, XL14-3 | Работа в реальном времени, включая чреспищеводную эхокардиографию (X8-2t TEE) |
| Секторные | S12-4, S8-3, S5-1 PureWave, S9-2 | Кардиология, транскраниальные исследования |

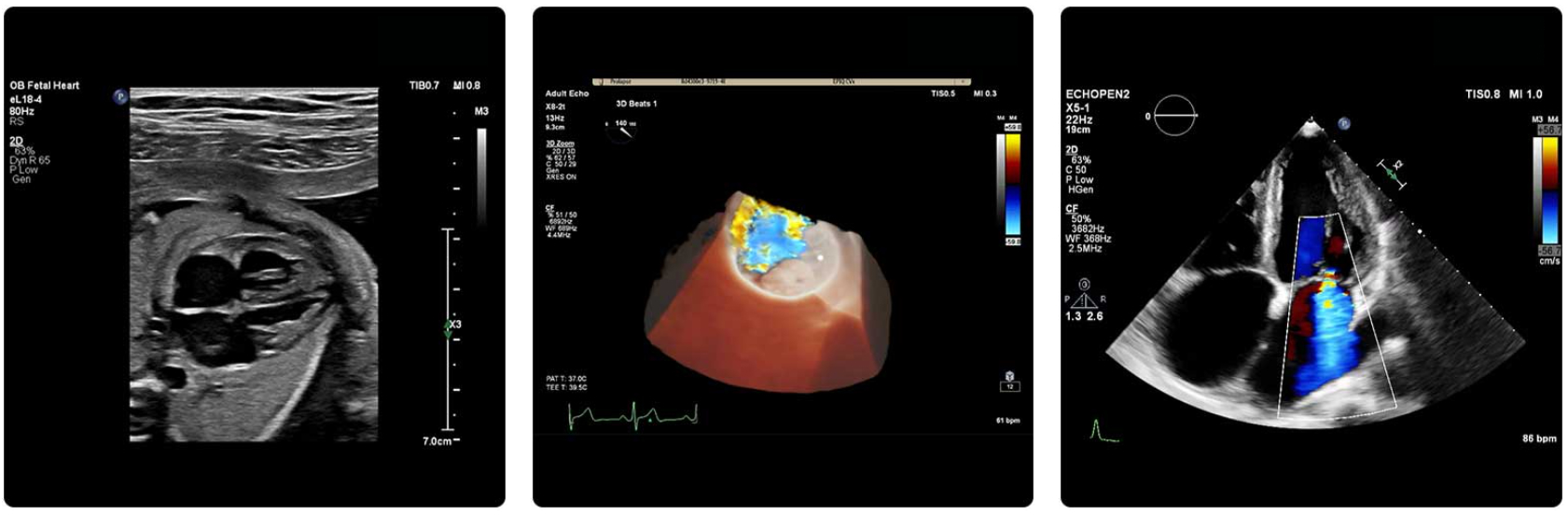

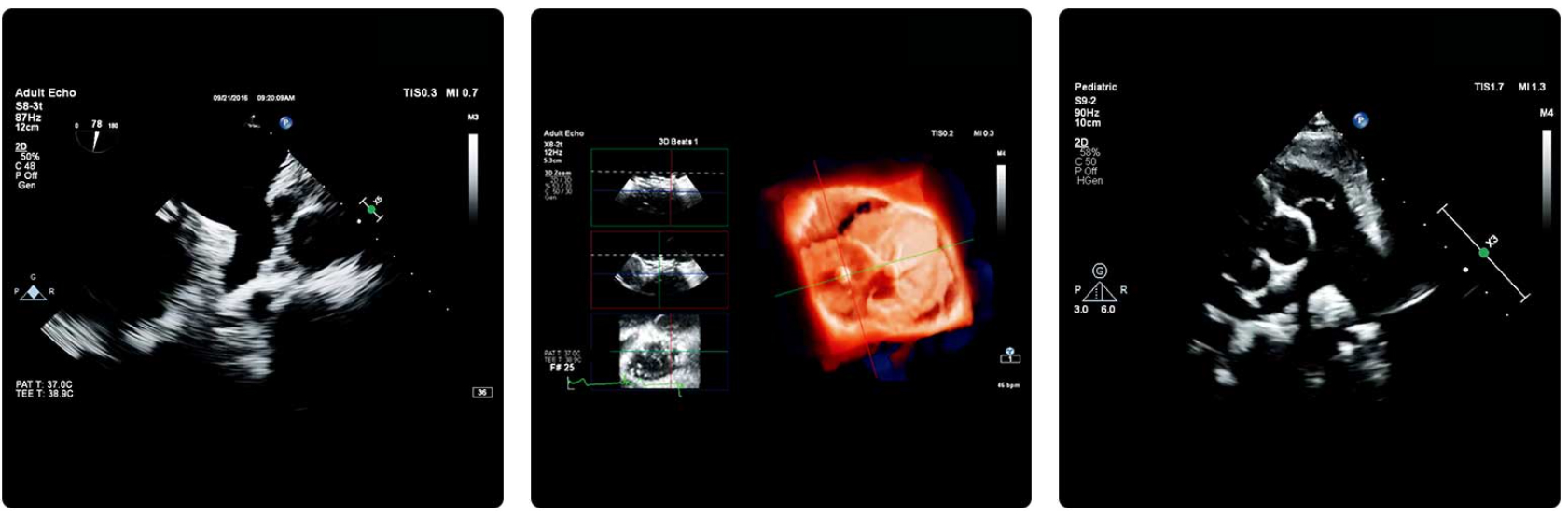

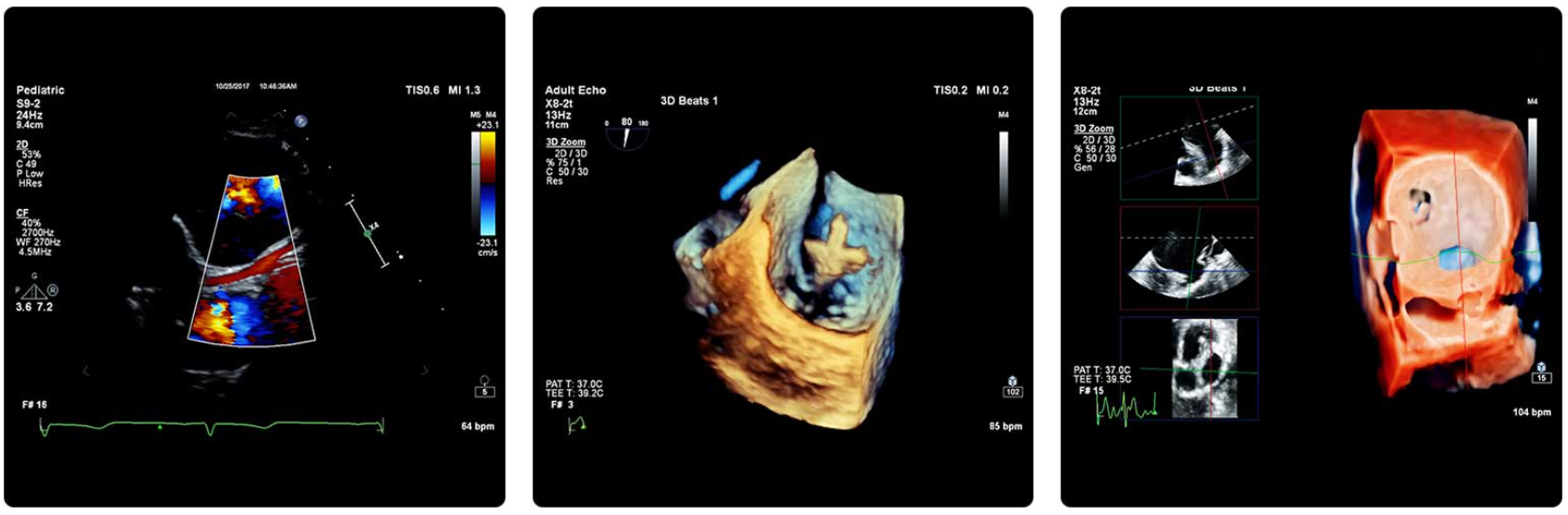

Клинические изображения (Эхограммы) с УЗИ аппарата Philips EPIQ CVx
| Страна | США |
| Бренд | PHILIPS |
| Назначение | Ультразвуковое исследование сердца и сосудов |
| Габариты | 0,6 × 1,46-1,72 × 1,1 м |
| Программное обеспечение | HeartModelA.I. - Интеллектуальный анализ и моделирование сердца AIUS - Анатомическая интеллектуальная ультразвуковая система: высокое качество визуализации границ, количественный анализ левого желудочка, анализ нескольких изображений сердечных сокращений XRES - Повышение четкости изображения с ярко выраженными границами, снижение количества артефактов TrueVue - Фотореалистичная 3D-визуализация с регулируемой подсветкой QuickSAVE - Система сохранения пользовательских программ (до 45 программ для одного датчика) |
| Колесная база | есть |
| Бокс для периферийных устройств | есть |
| Подставка для ног | есть |
| Уровень шума | не выше 41 дБ |
| Регулировка панели управления | есть |
| Интерфейсы | кардиологически ориентированный (специализированный, с удалением неиспользуемых функций) |
| Монитор | OLED-дисплей, диагональ 21,5″ |
| Диапазон движения монитора | поворот 180°, регулировка высоты 25,4 см |
| Режимы работы | QuickVue, FaceCrop, utoVue, MultiVue, TrueVue, Сравнение цветов, Live xPlane, Live 3D, MPR (мультипланарная реконструкция), Изображения с отраженным эхом |
| Вес | 104.3 кг |
| Активных портов для подключения датчиков | 4 (с подсветкой разъемов) |
| Поддерживаемые датчики | xMatrix (iE33, iU22), Линейные (L12-3, eL18-4 PureWave), Матричные (X7-2, X5-1, X6-1, X8-2t, XL14-3), Секторные (S12-4, S8-3, S5-1 PureWave, S9-2) |
Основное оборудование:
- Основной блок (консоль) с панелью управления
- OLED-монитор (21,5″) с возможностью поворота 180° и регулировки высоты 25,4 см
- Передвижная тележка с колесной базой
- Кабель питания
- Подставка для ног
- Бокс для периферийных устройств
- Комплект документации (руководство пользователя, инструкция по эксплуатации)
- Предустановленное программное обеспечение (включая AIUS, AutoSTRAIN, Dynamic HeartModel, 3D Auto RV, TrueVue, TouchVue, XRES, QuickSAVE)
Опционально / уточнять у поставщика:
- Ультразвуковые датчики (типы и количество зависят от конфигурации: xMatrix, линейные, матричные, секторные)
- Система QuickSAVE (сохранение пользовательских программ — до 45 на один датчик)
- Чреспищеводный датчик X8-2t TEE
- Дополнительные опции (кардио, сосуды, общая визуализация, акушерство)
* Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
