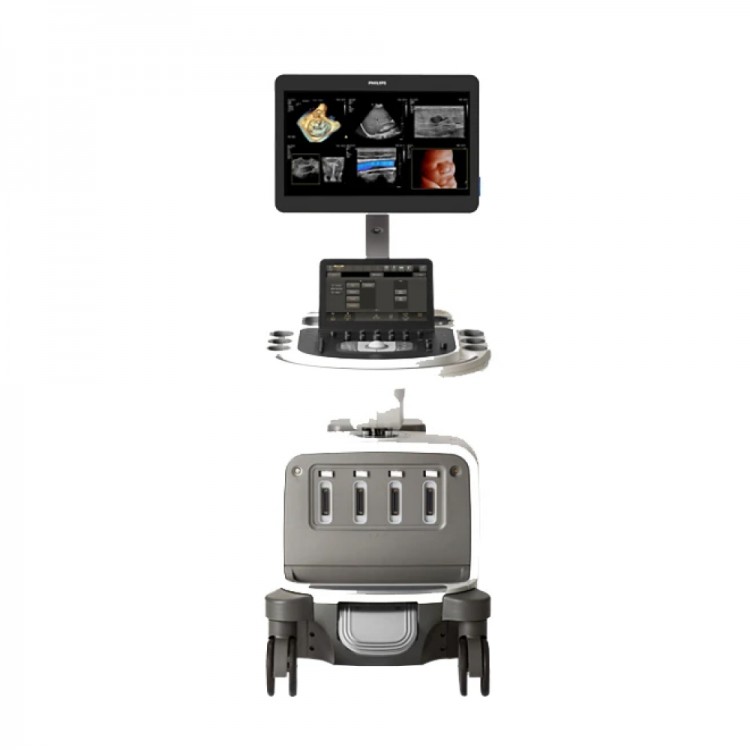

Philips EPIQ Elite — это универсальная ультразвуковая диагностическая система премиум-класса, разработанная в США специалистами компании Philips Healthcare.
Платформа представляет собой современное решение для высокоточной ультразвуковой диагностики, сочетающее передовые технологии обработки изображений, автоматическую регистрацию и количественный анализ анатомических структур, а также широкий спектр монокристаллических датчиков.
EPIQ Elite поддерживает исследования с контрастным веществом, объемные исследования, эластографию сдвиговой волной и визуализацию двух перпендикулярных плоскостей сканирования в реальном времени. Система способствует обеспечению высокого уровня производительности и оптимизации диагностических процессов.
Назначение и области применения
УЗИ-аппарат Philips EPIQ Elite широко применяется в следующих областях медицины:
- Педиатрия — безопасная и точная диагностика у детей различного возраста
- Общая УЗИ-диагностика — исследование органов брюшной полости, малого таза, щитовидной и молочных желез
- Хирургия — предоперационное планирование, интраоперационная навигация, контроль биопсии и абляции
- Акушерство и гинекология — оценка развития плода, 3D/4D-визуализация, STIC-исследование сердца плода
- Кардиология — углубленная оценка левых и правых отделов сердца, стресс-эхокардиография, кардио-онкология, исследования сердечной недостаточности, врожденных пороков и структурных заболеваний сердца
- Сосудистые исследования — визуализация медленного и слабого кровотока, оценка комплекса интима-медиа
Преимущества
| Категория | Преимущество |
|---|---|
| Качество визуализации | Технология XRES Pro обеспечивает четкую передачу границ тканей, минимальное количество артефактов, точную оценку морфологии атеросклеротической бляшки и высокую точность диагностики. Монитор с диагональю 24″ имеет яркость на 40% выше стандартных экранов и расширенную цветовую гамму (миллиарды оттенков). |
| Искусственный интеллект | Технология AIUS (Anatomical Intelligence Ultrasound) позволяет создавать модели органов, формировать большое количество высокоточных срезов за короткое время, обеспечивает высокую воспроизводимость исследований и отвечает за возможность объединения изображений и навигацию. |
| Мультимодальная навигация | Система PercuNav объединяет УЗ-изображение в реальном времени с данными КТ, МРТ, ПЭТ и контрастного УЗИ, повышая точность биопсии и лечения, особенно не визуализируемых при УЗИ образований. Автоматизированные инструменты объединения сокращают время процедуры. |
| Кардиологическая автоматизация | AutoSTRAIN позволяет оценивать деформацию трех камер сердца (ПЖ, ЛЖ, ЛП) без ЭКГ-синхронизации. Dynamic HeartModel одним нажатием проводит измерения левых отделов сердца до 5 сердечных циклов (важно при фибрилляции предсердий). 3D Auto RV обеспечивает расширенную оценку правого желудочка. |
| Специализированные решения | Philips AI Breast для оценки изменений молочных желез с GPS-картой. Эластография сдвиговой волной для оценки диффузных изменений внутренних органов при хронических заболеваниях и планирования прицельной биопсии очаговых изменений поверхностных органов. |
| Эргономика и дизайн | Интуитивно понятный интерфейс, широкие возможности настройки, эргономичная форма и приятный дизайн, позволяющий вписать аппарат в интерьер современной клиники. |
Функции
- XRES Pro — технология улучшенного изображения за счет дифференциации тканей: четкая передача границ, минимальное количество артефактов, точная оценка морфологии атеросклеротической бляшки, высокая точность диагностики при первом же исследовании.
- MicroFlow Imaging (MFI) — режим визуализации мелких сосудов со слабым или медленным кровотоком: улучшенная визуализация просветов, высокое разрешение в 2D, минимальное количество артефактов при исследовании некрупных сосудов.
- CEUS (Contrast Enhanced Ultrasound) — использование контрастных веществ для снижения теневых артефактов и отражений ультразвука от не исследуемых тканей, улучшение качества изображения при исследовании брюшной полости и отдельных органов. Предусмотрена интеграция контрастных исследований в процесс диагностики.
- PercuNav — система объединения УЗ-изображения в режиме реального времени с данными КТ, МРТ, ПЭТ, УЗИ с контрастом. Устройство отслеживания и функция трассировки хода иглы повышают точность и сокращают количество манипуляций. Применяется при оценке органов брюшной полости, сосудов мозга, дифдиагностике новообразований, контроле биопсии и абляции.
- AIUS (Anatomical Intelligence Ultrasound) — самоадаптирующаяся система с искусственным интеллектом: создание моделей органов, формирование большого количества срезов в высоком разрешении за короткое время, система анализа для получения точного результата, повышение воспроизводимости исследований.
- AutoSTRAIN — автоматическая оценка анатомической деформации трех камер сердца (правого желудочка, левого желудочка, левого предсердия) без ЭКГ-синхронизации. Актуальна для кардио-онкологии, исследований сердечной недостаточности, врожденных пороков и структурных заболеваний сердца.
- Dynamic HeartModel — одним нажатием позволяет провести измерения левых отделов сердца (левого желудочка и левого предсердия) до 5 сердечных циклов. Особенно важно при фибрилляции предсердий.
- 3D Auto RV — расширенная количественная оценка правого желудочка.
- Philips AI Breast — интегрированное решение для ультразвуковой оценки изменений молочных желез. Включает специально разработанное программное обеспечение, матрас с настольным генератором поля для создания GPS-карты молочной железы и монокристаллический датчик eL18-4 со встроенным трекером. Позволяет повысить точность сканирования, фиксации размеров и расположения, а также динамического наблюдения выявленных множественных образований.
- Эластография сдвиговой волны — помогает в оценке диффузных изменений внутренних органов при хронических заболеваниях, а также в планировании прицельной биопсии очаговых изменений поверхностных органов.
Режимы работы
| Режим | Назначение |
|---|---|
| CW доплер | Оценка высокоскоростных кровотоков |
| Тканевой доплер | Оценка движения миокарда |
| Анатомический М-режим | Детальный анализ движущихся структур под разными углами |
| Режим визуализации микро кровотока (MFI) | Исследование мелких сосудов со слабым кровотоком |
| 3D Freehand | Объемная реконструкция при свободном движении датчика |
| 3D/4D | Объемная и динамическая объемная визуализация |
| TrueVue | 3D/4D с использованием виртуального источника освещения (аналог HDLive GE) |
| STIC | Динамическая объемная визуализация сердца плода |
| Панорамное сканирование | Расширение поля обзора за счет объединения кадров |
| Компрессионная эластография | Оценка жесткости тканей при ручной компрессии |
| Эластография сдвиговая (эластометрия) | Количественная оценка жесткости тканей для диффузных и очаговых изменений |
| Стресс-эхокардиография | Выявление скрытой сердечной недостаточности, ишемии миокарда |
| Визуализация двух перпендикулярных плоскостей сканирования в реальном времени | Одновременный просмотр двух ортогональных срезов для точной анатомической ориентации |
Совместимые датчики
| Тип датчика | Модели | Назначение |
|---|---|---|
| Линейные | eL18-4 PureWave (со встроенным трекером для AI Breast) | Поверхностные органы, железы, мышцы, кости |
| Секторные | S5-1 PureWave, S9-2 | Кардиология, транскраниальные и абдоминальные исследования |
| Конвексные | C9-2 PureWave, C5-1 PureWave | Абдоминальные исследования, акушерство, гинекология |
| Объемные | V9-2 | Посрезное сканирование, 3D-моделирование органов |
| Матричные | X7-2, X5-1, X6-1, X7-2T, XL14-3 | Работа в реальном времени |
| Внутриполостные | C10-3v PureWave | Гинекология, урология, акушерство |

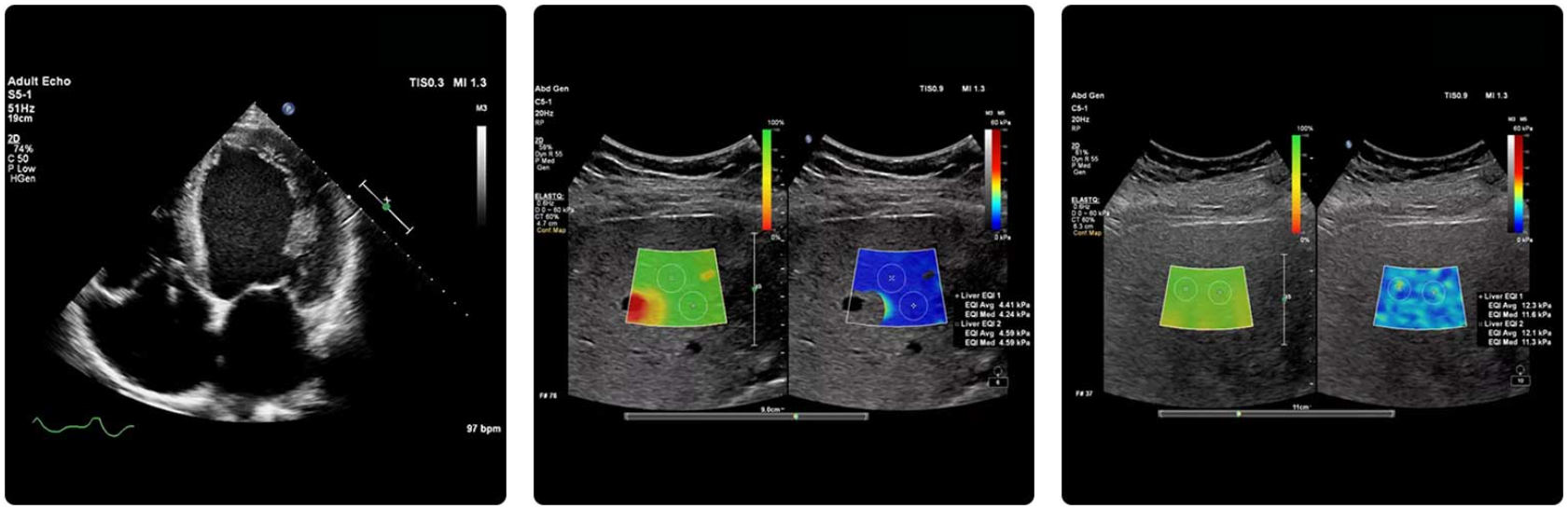

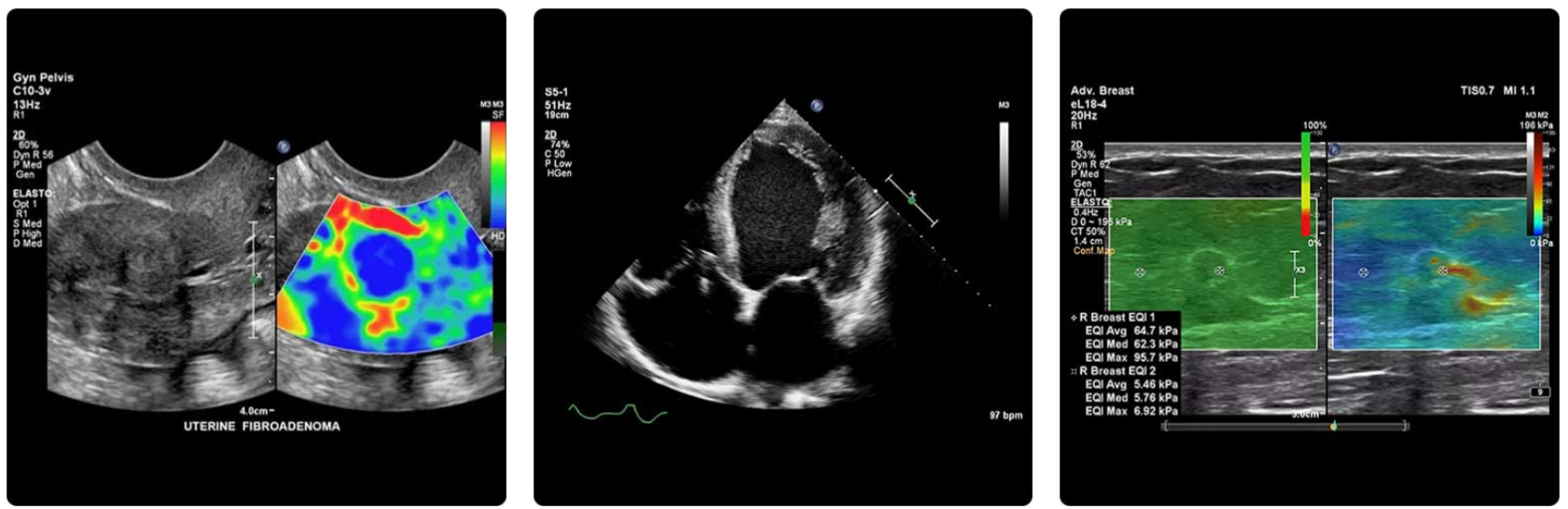

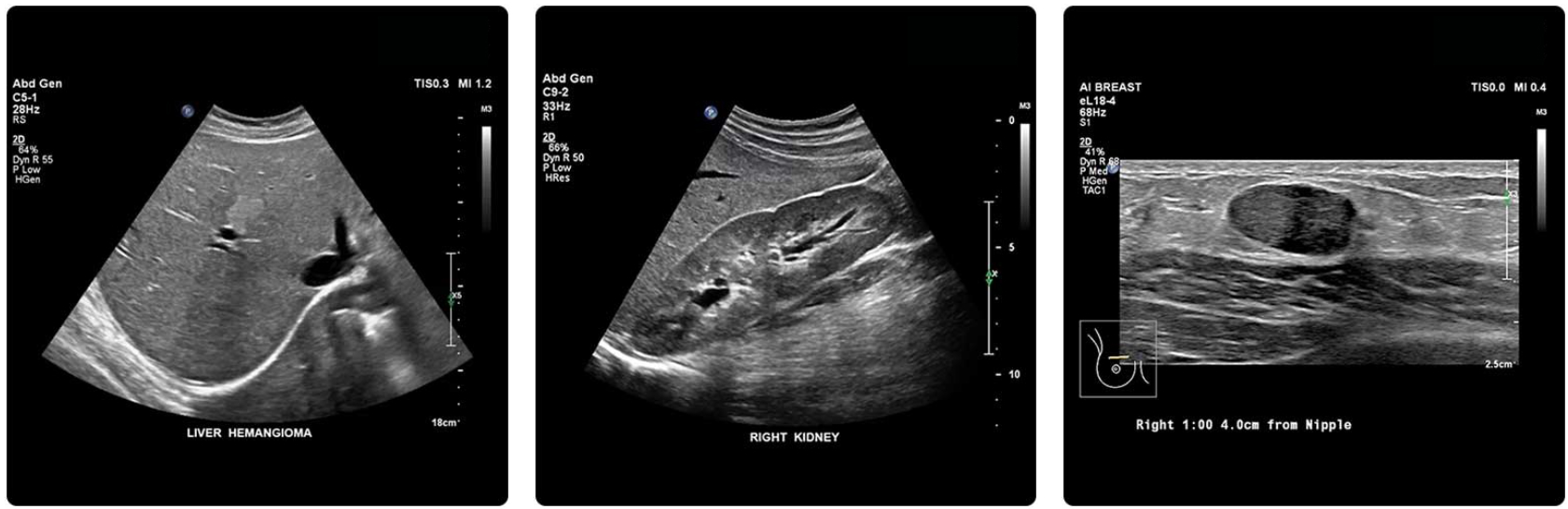

Клинические изображения (Эхограммы) с УЗИ аппарата Philips EPIQ Elite
| Страна | США |
| Бренд | PHILIPS |
| Кол-во подключаемых датчиков | 4 |
| Автоматические измерения и аналитика | aBiometry Assist - Автоматическое измерение параметров биометрии плода (БПР, ОГ, ОЖ, ДБ) IMT- Автоматическое измерение комплекса интима-медиа a2DQ - Автоматическое измерение фракции выброса, объемов ЛЖ, систолической и диастолической функций aCMQ, SQ - Оценка глобальной и локальной сократимости камер сердца в 2D Стресс-эхокардиография- + (поддерживается) |
| Режимы и технологии визуализации | Допплерография- CW доплер, тканевой доплер М-режим- Анатомический М-режим Микрокровоток- Режим визуализации микро кровотока (MFI) 3D/4D- 3D Freehand, 3D/4D, виртуальный источник освещения (TrueVue), STIC (динамическая визуализация сердца плода) Панорамирование- Панорамное сканирование Эластография- Компрессионная, сдвиговая (эластометрия) Контрастные исследования- CEUS (контрасты для кардиологии и общих исследований) Совмещение изображений- PercuNav (совмещение данных КТ/МРТ/ПЭТ с УЗИ в реальном времени, навигация инструментов) Искусственный интеллект- AIUS (Anatomical Intelligence Ultrasound) — самоадаптирующаяся система |
| Монитор | 24″ (яркость на 40% выше стандартных экранов, расширенная цветовая гамма — миллиарды оттенков) |
| Вес | 104.3 кг |
| Гарантия | 12 месяцев |
| Количество типов датчиков | Высокоплотные, монокристальные (PureWave), матричные 2D (xMatrix) |
| Поддерживаемые датчики | Линейные (eL18-4 PureWave), Секторные (S5-1 PureWave, S9-2), Конвексные (C9-2 PureWave, C5-1 PureWave), Объемные (V9-2), Матричные (X7-2, X5-1, X6-1, X7-2T, XL14-3), Внутриполостные (C10-3v PureWave), Педиатрические, Интраоперационные, Чреспищеводные |
Основное оборудование:
- Основной блок (консоль) с панелью управления
- ЖК-монитор (24″)
- Передвижная тележка с колесами
- Кабель питания
- Комплект документации (руководство пользователя, инструкция по эксплуатации)
- Предустановленное программное обеспечение
Опционально / уточнять у поставщика:
- Ультразвуковые датчики (типы и количество зависят от конфигурации)
- Встроенная батарея
- Система PercuNav (объединение изображений и навигация)
- Philips AI Breast (матрас с генератором поля, датчик eL18-4 с трекером)
- Дополнительные опции (кардио, акушерство, сосуды, онкология)
* Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
