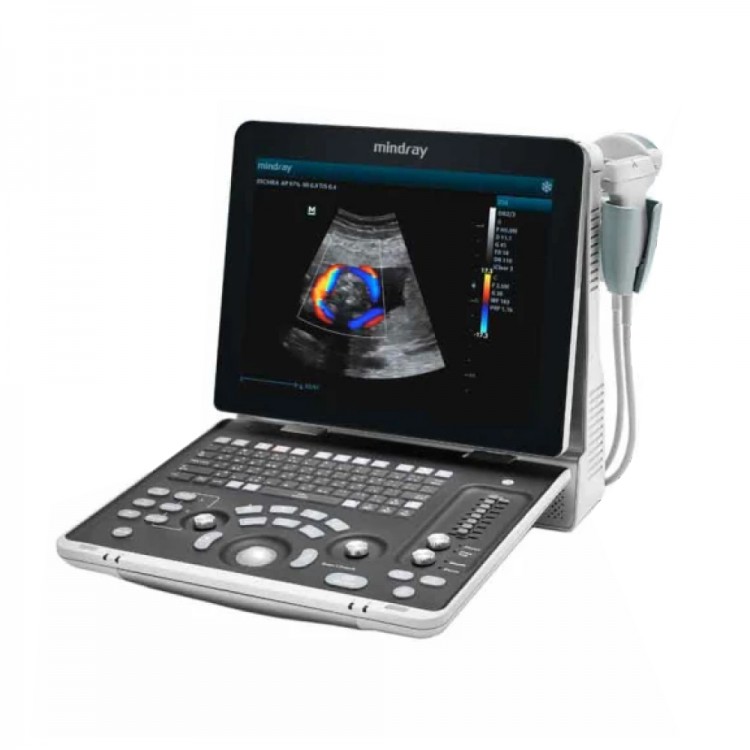

Mindray Z60 VET — это портативный ветеринарный ультразвуковой диагностический аппарат, представляющий собой мощную, удобную и мобильную систему, специально адаптированную под специфику работы ветеринаров.
Устройство сочетает в себе передовые технологии визуализации, широкий набор диагностических режимов и продуманный дизайн, делающий работу врача максимально комфортной и эффективной.
Назначение и области применения
Аппарат предназначен для ультразвуковой диагностики широкого спектра животных — как малых, так и крупных видов:
- Мелкие домашние животные: кошки, собаки
- Экзотические и лабораторные: грызуны
- Сельскохозяйственные животные: крупный рогатый скот (КРС)
Основные области применения:
- Абдоминальная диагностика — исследование органов брюшной полости
- Кардиодиагностика — включая углубленную оценку сердца (с поддержкой тканевой допплерографии и ЭКГ)
- Репродуктология — контроль репродуктивной функции
- Исследование мягких тканей и сосудов — с возможностью биопсийной навигации
- 3D/4D-визуализация — для детального изучения анатомических структур
Благодаря портативности и автономности (до 1,5 часов от аккумулятора) аппарат одинаково эффективен как в условиях стационарной клиники, так и при выездной работе на фермах или в полевых условиях.
Преимущества
| Преимущество | Описание |
| Универсальность по видам животных | Подходит для диагностики от грызунов до крупного рогатого скота — одно решение для всей практики |
| Углубленная кардиодиагностика | Тканевая допплерография (TDI), дуплексные режимы (CM, AM) и поддержка ЭКГ на 3 отведения — полный набор для ветеринарной кардиологии |
| Высокое качество изображения | Технологии PSHI, iClear и iBeam обеспечивают четкие, контрастные, малошумные изображения |
| Удобство и скорость работы | Функции iTouch (автооптимизация одной кнопкой) и iZoom (полноэкранное увеличение) сокращают время исследования |
| Портативность и автономность | Масса 8,2 кг, откидной 15" экран, работа от аккумулятора 1,5 часа |
| Современное управление данными | Системы iStation и iStorage обеспечивают архивацию, анализ и быструю передачу результатов |
| Подсветка панели управления | Комфортная работа в условиях низкой освещенности |
Функции
Технологии обработки изображения:
- PSHI (гармоника с фазовым сдвигом) — технология гармонической визуализации с улучшенным контрастным разрешением: четкие изображения в высоком разрешении с минимальным количеством шумов
- iClear — функция шумоподавления с автоматическим распознаванием анатомических структур: делает края более четкими и непрерывными, изображения — чистыми и однородными
- iBeam — пространственно-составное сканирование: формирует изображение из нескольких сканов под разными углами, повышая контрастное разрешение
- iScape — панорамное сканирование: позволяет получить развернутое изображение анатомических структур с возможностью перемещения по снимку
- B-Steer — изменение положения линии сканирования без перемещения датчика для лучшей видимости биопсийной иглы, нервов и мелких сосудов
- Free Xros M — свободное размещение до 3 линий М-режима под любыми углами для точных анатомических измерений
Специализированные кардиологические функции:
- Тканевая допплеровская визуализация (TDI) — быстрая и точная количественная оценка движений миокарда
- Дуплексное сканирование — совмещение М-режима с цветным допплеровским картированием (CM) или цветной тканевой допплерографией (TDI)
- ЭКГ-модуль — возможность подключения модуля на 3 отведения (опционально)
Функции автоматизации и удобства:
- iTouch — по нажатию одной клавиши автоматически оптимизирует качество изображения в режимах B, ЦДК и PW
- iZoom — полноэкранное увеличение изображения для более подробного изучения
Системы управления и передачи данных:
- iStation — система управления информацией о животных: интеграция, анализ, архивация и извлечение данных обследований
- iStorage — быстрая передача сонографических снимков, видео и заключений на ПК по сетевому кабелю
Режимы работы
Аппарат поддерживает следующие режимы отображения:
- Основные серошкальные: B
- М-режимы: M, CM (цветной M), AM (анатомический M)
- Допплеровские: CFM (цветовое допплеровское картирование), PD (энергетический допплер), PW (спектральный допплер), CW (постоянноволновой допплер)
- Тканевые: TDI (тканевая допплеровская визуализация)
- Расширенные: 3D/4D, CEUS (контрастное усиление), E (эластография)
Доступные комбинации:
- Дуплексное сканирование: М-режим + CFM / TDI
- Комбинация с ЭКГ при кардиологических исследованиях
| Страна | Китай |
| Бренд | MINDRAY |
| Диагональ экрана | 15″ |
| Назначение | Ветеринарная диагностика |
| Дисплей | Откидной 15" ЖК-дисплей |
| Габариты | 147 × 361 × 358 мм |
| Масса | 8,2 кг |
| Поддержка режимов | Основные: B, M Допплеровские: CFM (цветовое допплеровское картирование), PD (энергетический допплер), PW (спектральный), CW (постоянноволновой) Тканевые: TDI (тканевая допплеровская визуализация) Специализированные: CM (цветной M-режим), AM (анатомический M-режим) Расширенные: 3D/4D, CEUS (контрастное усиление), E-режим (эластография) |
| Панель управления | С подсветкой (буквенно-цифровая клавиатура, функциональные клавиши, трекбол) |
| Области применения | Абдоминальная диагностика, кардиодиагностика (включая углубленную), репродуктология, исследование мягких тканей |
| Тип | Портативный ультразвуковой сканер |
| Интерфейсы подключения | USB × 4, Ethernet, VGA, Composite, S-Video |
| Питание | 100–240 В, AC, 50/60 Гц (интегрированный блок питания) |
| Одновременное подключение 2 датчика | да |
| Часов работы от батареи | от 1,5 часов |
| Встроенная аккумуляторная батарея | Да |
| Технологии | PSHI (гармоника с фазовым сдвигом), iClear, iBeam, iScape, B-Steer, Free Xros M, TDI (тканевая допплерография), iTouch, iZoom, ЭКГ-модуль |
Базовая конфигурация
- Блок ультразвукового сканера (портативный)
- Откидной 15" ЖК-дисплей
- Панель управления с подсветкой (буквенно-цифровая клавиатура, функциональные клавиши, трекбол)
- Перезаряжаемая аккумуляторная батарея (время работы до 1,5 часов)
- Интегрированный блок питания для подключения к электросети (100–240 В, 50/60 Гц)
- Кабель питания
- Руководство пользователя (эксплуатационная документация)
Датчики (примерный перечень, уточняется при заказе)
- Конвексный датчик для абдоминальных исследований
- Микроконвексный датчик (для кардиологии и исследований через межреберные промежутки)
- Линейный датчик для визуализации поверхностных структур, сосудов и биопсийной навигации
- Фазированный датчик (для углубленной кардиодиагностики, опционально)
Опции (дополнительное оборудование и ПО)
- Ножной переключатель (для управления сканированием без использования рук)
- ЭКГ-модуль на 3 отведения (для синхронизации с кардиологическим исследованием)
- Биопсийные насадки и направляющие для датчиков
- Дополнительные датчики (3D/4D, фазированные, специализированные ветеринарные)
- Транспортная сумка или кейс для переноски
- Мобильная тележка (для стационарного использования в клинике)
- Программные модули: CEUS (контрастное усиление), эластография (E-режим), 3D/4D-реконструкция
- Сетевые кабели и адаптеры для iStorage
* Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
