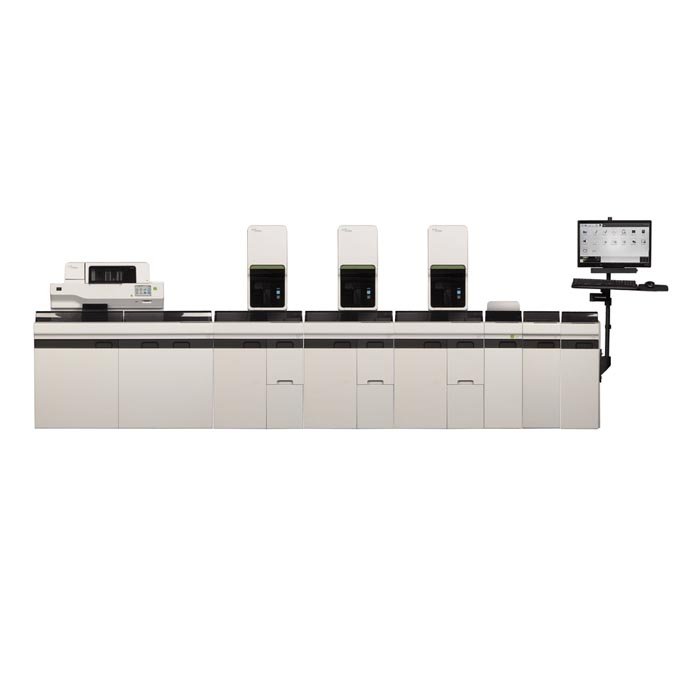

Анализатор гематологический автоматический XN-9000 Sysmex
Модульная гематологическая система с интегрированной подготовкой и окраской мазков для средних и крупных лабораторий
Назначение
Sysmex XN-9000 Compact Integration — это флагманская модульная гематологическая система, объединяющая до девяти аналитических модулей XN, а также высококачественный прибор для подготовки и окраски предметных стекол SP-10. Конфигурация предназначена для средних и крупных лабораторий, обрабатывающих значительное количество мазков и требующих полной автоматизации процесса — от общего анализа крови до дифференциального подсчета лейкоцитов, ретикулоцитов, незрелых гранулоцитов, ядросодержащих эритроцитов, флуоресцентного подсчета тромбоцитов и приготовления окрашенных мазков. Система идеально подходит для лабораторий с единообразным на 99 % профилем проб, обеспечивая максимальную эффективность и минимальное ручное вмешательство.
Ключевые технологии и методы
- WBC DIFF / RET / PLT-F / WPC: Проточная цитофлуориметрия с флуоресцентными красителями
- RBC / PLT: Гидродинамическое фокусирование с импедансным методом (эталон ICSH)
- HGB (гемоглобин): Бесцианидный SLS-метод (лаурилсульфат натрия)
- Приготовление мазков: Клиновидный метод (wedge technique)
- Протоколы окраски мазков: Романовского–Гимза, Райт–Гимза, Райт
- Управление реагентами: RFID-метки для автоматической идентификации, концентрированные реагенты, хранение под инструментом
- Интеллектуальный блок обработки информации (IPU): распределение и контроль потока проб и данных
Модульность и масштабируемость
Система XN-9000 Compact Integration может объединять до 9 аналитических модулей XN (например, XN-10 и XN-20) в различных комбинациях, а также модули для приготовления и окрашивания мазков, центрифугирования и другие периферийные устройства. Производительность системы прямо пропорциональна количеству включенных модулей: достаточно умножить производительность одного модуля (до 100–200 проб/час в зависимости от конфигурации) на число модулей.
Каждый аналитический модуль может быть оснащен индивидуальным набором диагностических приложений: CBC+NRBC, 5 Diff+IG, RET, PLT-F, WPC, BF (биологические жидкости). Благодаря одновременной работе всех модулей, система принимает любую пробу без замедления процесса, включая аномальные образцы, которые автоматически направляются на расширенное исследование.
Пример конфигурации (3 модуля XN): 3× XN-10/XN-20, 1× CV-50, 1× WG-50, 1× CV-55, 1× WG-55, 1× SP-50, 1× CV-65, 1× WG-65, 2× ST-40, 1× BT-40, 3× WG-40. Габариты: 3378 × 1543 × 1150 мм; вес: 879 кг.
Ключевые преимущества
- • Полная автоматизация: от гематологического анализа до приготовления и окраски мазков
- • Масштабируемость: от 1 до 9 аналитических модулей под любые объемы
- • Интеллектуальное рефлекторное тестирование (Rerun & Reflex) без ручного вмешательства
- • Технологии «золотого стандарта»: флуоресцентная цитометрия, гидродинамическая фокусировка
- • RFID-управление реагентами – автоматический учет запасов и сроков годности
- • Концентрированные реагенты – уменьшение объема хранения и частоты замены
- • Система внешнего контроля качества SNCS (Sysmex Network Communication System)
Контроль качества и обслуживание
- • XN Check – трехуровневый контрольный материал, охватывающий все измеряемые показатели
- • XN Check BF – двухуровневый контроль для цитологического анализа жидкостей организма
- • SNCS – международная система внешней оценки качества (бесплатно для пользователей Sysmex)
- • Дистанционный мониторинг и сервисная поддержка через интернет-доступ
- • Цветовая маркировка и система «Подключи и работай» для простой замены реагентов
Полный спектр диагностических параметров
Базовый гематологический профиль (CBC+DIFF+NRBC+IG):
- WBC, RBC, HGB, HCT, MCV, MCH, MCHC, RDW-CV, RDW-SD
- PLT, MPV, PDW, PCT, P-LCR
- 5-дифференциальная формула (NEUT, LYMPH, MONO, EO, BASO) – # и %
- NRBC (ядросодержащие эритроциты) – # и %
- IG (незрелые гранулоциты) – # и %
Расширенные приложения (опционально):
- RET – ретикулоциты (абс. и отн.), IRF, RET-He, RPI
- PLT-F – флуоресцентный подсчет тромбоцитов (точность при низких значениях)
- IPF – фракция незрелых тромбоцитов
- WPC – обнаружение бластных клеток, стволовых клеток (HPC)
- BF – анализ биологических жидкостей (CSF, серозные, синовиальные) с подсчетом RBC, WBC, PMN, MN
- Дополнительные эритроцитарные параметры – Hypo-He, MicroR, Delta-He, RBC-He и др.
Автоматизированная подготовка и окраска мазков
Система XN-9000 включает модуль SP-10 (или SP-50) для автоматического приготовления тонких мазков крови клиновидным методом, а также модули окраски (CV-50, CV-55, CV-65) с возможностью выбора протоколов окрашивания: Романовский–Гимза, Райт–Гимза или Райт. Интеллектуальный алгоритм системы автоматически отбирает образцы, требующие микроскопического подтверждения, и направляет их на приготовление мазка. Это значительно сокращает ручной труд, стандартизирует качество мазков и ускоряет выдачу результатов.
Тип системы: Модульная автоматическая гематологическая система с интегрированной подготовкой и окраской мазков
Модульность: До 9 аналитических модулей XN + периферийные устройства (SP, CV, WG, ST, BT)
Производительность: Зависит от конфигурации (умножение производительности одного модуля на число модулей)
Методы: Проточная цитофлуориметрия, гидродинамическая фокусировка, импеданс, SLS-гемоглобин
Диагностические приложения: CBC+NRBC, 5 Diff+IG, RET, PLT-F, WPC, BF, автоматическое приготовление и окраска мазков
Контроль качества: XN Check (3 уровня), XN Check BF (2 уровня), SNCS
Управление реагентами: RFID-метки, концентрированные реагенты, хранение под инструментом
Рекомендация: Для крупных лабораторий, гематологических центров, больничных комплексов с высоким потоком образцов и необходимостью полной автоматизации цикла исследования крови
| Бренд | SYSMEX |
| Страна | Япония |
| Объем | аспирируемый - 88 мкл во всех режимах |
| Параметры | 28 диагностических параметров всегда являются стандартными XN-CBC = всегда с помощью NRBC XN-DIFF = эффективность XE-5000 16 диагностических параметров являются дополнительными |
| Контроль качества | проверка XN и проверка XN BF |
| Технология | флуоресцентная проточная цитометрия во всех режимах |
| Производительность | до 900 проб/ч |
Доступные конфигурации анализатора Sysmex XN-9000
Базовыми компонентами являются, по крайней мере, два модуля анализа XN, плюс один модуль для подготовки/окраски предметных стекол SP-10. Также для заказчиков с различными потребностями сформированы другие конфигурации XN-9000:
XN-9000 Compact Integration — помимо модулей для анализа и аппарата для окрашивания SP-10, включает в себя возвратную линию на рабочей стороне для перемещения пробирок в точку выхода. Конфигурация идеально подходит для прямой гематологической обработки при условии, что типы образцов единообразны;
XN-9000 Sorting & Archiving — помимо модулей анализа XN и SP-10, включает в себя модуль сортировки пробирок – TS-500 или TS-2000 – в зависимости от необходимой скорости сортировки и производительности в конце рабочего процесса. Тем самым отпадает необходимость в возвратной линии. Эта конфигурация подходит для лабораторий, работающих с единообразными образцами и нуждающихся в сортировке перед архивацией или проведением других анализов из пробирок EDTA;
XN-9000 Workload Balance — оптимально подходит для лабораторий, работающих с пробами различных типов и проводящих нестандартные анализы, поскольку в ней модуль сортировщика (TS-500 или TS-2000) расположен в начале технологической цепочки. Пробы сортируются перед анализом. Тем самым оптимизируется нагрузка на стойку и скорость обработки, а мощность анализатора используется полностью. Для перемещения пробирок в точку выхода в конфигурацию входит возвратная линия на задней стороне;
XN-9000 Maximum Workload — рассчитанная на чрезвычайно высокие нагрузки, эта система является комбинацией двух различных систем XN-9000, соединенных посредством сортировщика пробирок. Это позволяет создавать широкий диапазон опций и конфигураций. Например, комбинацию одной XN-9000 для массовой обработки обычных образцов и еще одной для работы с особыми образцами с использованием полного диагностического спектра, предлагаемого устройствами для определения клинических параметров и устройствами для подготовки/окраски предметных стекол.
* Комплектация приборов может изменяться заводом-изготовителем, уточняйте у менеджера.
