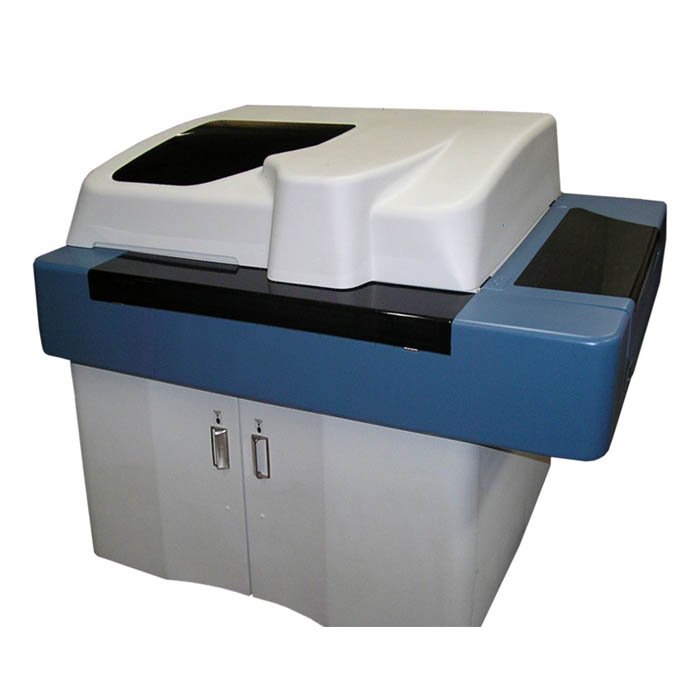

Автоматический биохимический анализатор XL-1000 Erba

Высокопроизводительный автоматический биохимический анализатор с произвольным доступом

Назначение

Биохимический анализатор XL-1000 Erba — это высокопроизводительное автоматическое диагностическое оборудование, предназначенное для крупных и средних клинико-диагностических лабораторий, многопрофильных стационаров и специализированных центров. Прибор обеспечивает полную автоматизацию процесса исследования биоматериалов (сыворотка, плазма, моча, ликвор) для определения активности ферментов, концентрации субстратов, электролитов и проведения иммунотурбидиметрических тестов. Благодаря производительности до 1040 тестов в час (800 фотометрических + 240 потенциометрических), XL-1000 Erba идеально подходит для лабораторий с интенсивным потоком образцов, требующих высокой точности, экономичности и надежности.

Конструкция и технологии

Высокая производительность: 800 фотометрических тестов/час плюс 240 потенциометрических (ISE), общая пропускная способность до 1040 тестов/час.
Произвольный доступ (Random Access): пациенто-ориентированная система позволяет выполнять тесты в любой последовательности, оптимизируя рабочий процесс.
Трехреагентная система: возможность использования до трех независимых реагентов (R1, R2, R3) для одного теста, что расширяет спектр исследований и повышает специфичность.
Реакционный ротор: 147 кварцевых кювет с термостатированием 37±0,2°C, обеспечивающих высокую теплопроводность и химическую инертность.
Вместительная карусель образцов: до 160 образцов (первичные пробирки 5, 7, 10 мл и микрочашечки), а также 44 охлаждаемые позиции для калибраторов и контрольных материалов.
Охлаждение реагентов: 86 позиций для реагентов с охлаждением на борту (2–8°C) плюс 2 позиции при комнатной температуре. Это продлевает стабильность реактивов.
Интеллектуальное дозирование: два отдельных дозатора для реагентов (R1: 60–300 мкл, R2/R3: 10–200 мкл, шаг 0,5 мкл) и дозатор образца (1–60 мкл, шаг 0,1 мкл). Все дозаторы оснащены функцией детекции уровня жидкости (VOD) и датчиком обнаружения препятствий.
Детекция сгустков и засорения иглы: система автоматически определяет наличие сгустков в пробе, а также контролирует засоренность иглы, исключая ошибки аспирации.
Оптическая система: дифракционная решетка с 15 интерференционными фильтрами (340–800 нм) и фотодиодным детектором. Диапазон оптической плотности 0–2,5 А. Обеспечивает высокую точность и разрешающую способность.
Сканер штрих-кода: встроенный считыватель для идентификации образцов и реагентов, что ускоряет регистрацию и снижает риск ошибок.
Аналитические методы: 1-точечная, 2-точечная, кинетика, кинетика с бланком по образцу/реагенту.
Калибровка: одноточечная, многоточечная, по фактору, 4P и 5P Logit-log, кубический сплайн, экспоненциальная, полиномиальная — полный набор для любых типов зависимостей.
Контроль качества: автоматическое построение графиков Леви-Дженнингса и Twin Plot для мониторинга стабильности.
Интерфейсы: TCP/IP и RS-232C (3 порта) для связи с ПК, 2 порта USB для подключения принтера. Неограниченная база данных для хранения результатов.
Экономичный расход воды: потребление 25 литров воды в час для охлаждения.
Габариты и вес: 1350×1000×1250 мм, масса 275 кг — напольное исполнение для стационарной установки.

Методы и возможности анализа

XL-1000 Erba выполняет полный спектр биохимических исследований:

Ферменты: АЛТ, АСТ, амилаза, ГГТ, креатинкиназа (общая и МВ-фракция), ЛДГ, панкреатическая амилаза, щелочная фосфатаза, холинэстераза, липаза.
Субстраты: альбумин, белок (в сыворотке и моче), билирубин (общий, прямой), гемоглобин, глюкоза, гомоцистеин, креатинин, холестерин (общий, ЛПВП, ЛПНП), мочевая кислота, мочевина, общий белок, триглицериды.
Электролиты (ISE): калий, натрий, хлориды, кальций, магний, фосфор, железо.
Иммунотурбидиметрия: микроальбумин в моче, альфа-1-антитрипсин, аполипопротеины А1 и В, гликозилированный гемоглобин (HbA1c), иммуноглобулины G, A, M, комплемент С3 и С4, липопротеин(а), ревматоидный фактор, С-реактивный белок, трансферин, антистрептолизин О, ферритин.

Анализатор поддерживает автоматическое разведение образцов, а также позволяет программировать неограниченное количество методик в памяти. Результаты могут быть экспортированы в ЛИС через стандартные интерфейсы.

Ключевые преимущества XL-1000 Erba

• Сверхвысокая производительность (до 1040 тестов/час) — идеально для крупных лабораторий с высоким потоком.
• Экономичный расход реагентов — минимальный реакционный объём 150 мкл, шаг дозирования 0,1–0,5 мкл.
• Трехреагентная система — возможность выполнения сложных тестов с последовательным добавлением реагентов.
• Интеллектуальная детекция ошибок — определение сгустков, уровня жидкости, засорения иглы, столкновений — исключает недостоверные результаты.
• Охлаждение реагентов и образцов (2–8°C) — стабильность реактивов и контрольных материалов на борту.
• Сканер штрих-кода для образцов и реагентов — автоматическая идентификация, снижение ручного труда.
• Широкая оптическая система (15 длин волн) — поддержка любых биохимических и иммунотурбидиметрических тестов.
• Неограниченная память и интеграция с ЛИС — удобное управление данными.
• Автоматический контроль качества — графики Леви-Дженнингса, Twin Plot.
• Надёжность и долговечность — немецкое качество, кварцевые кюветы, мощная галоген-вольфрамовая лампа.

Программное обеспечение и управление

XL-1000 Erba поставляется с программным обеспечением для подключения к компьютеру под управлением ОС Windows. Интерфейс интуитивно понятен, позволяет программировать неограниченное количество методик, настраивать калибровки, просматривать графики реакций и контролировать ход анализа в реальном времени. Система поддерживает двустороннюю связь с лабораторной информационной системой (LIS) через порты TCP/IP или RS-232C. Встроенная база данных неограниченна по результатам, что обеспечивает долговременное хранение. Программное обеспечение также включает функции управления очередностью срочных проб (STAT), автоматического разведения и повторного анализа.

Обслуживание и безопасность

Анализатор спроектирован для минимизации ручного вмешательства. Автоматическая внешняя и внутренняя промывка пробоотборников, система самодиагностики и детекция сгустков предотвращают перекрёстное загрязнение и аварийные остановки. Кварцевые кюветы обладают высокой химической стойкостью и длительным сроком службы. Прибор оснащён датчиками обнаружения препятствий для защиты зондов. Потребляемая мощность 2000 ВА, питание 220 В, 50 Гц (или 100 В, 60 Гц). Регулярное сервисное обслуживание проводится авторизованными инженерами Erba.

Тип анализатора: Автоматический биохимический анализатор с произвольным доступом, трехреагентная система

Производительность: 800 фотометрических тестов/час + 240 ISE = до 1040 тестов/час

Образцы: сыворотка, плазма, моча, ликвор

Реакционный ротор: 147 кварцевых кювет, температура 37±0,2°C

Объём пробы: 1–60 мкл (шаг 0,1 мкл)

Оптическая система: дифракционная решётка, 15 длин волн (340–800 нм)

Особенности: высокая производительность, охлаждение реагентов (2–8°C), детекция сгустков, сканер штрих-кода, неограниченная память, интеграция с ЛИС

Рекомендация: для крупных лабораторий, многопрофильных стационаров и диагностических центров с высоким потоком образцов, требующих максимальной производительности и автоматизации

Характеристики

Бренд	ERBA
Страна	Германия
Диапазон дозирования реагента	два отдельных дозатора для R1, R2 и R3 Реакционный объем от 150 до 550 мкл R1: 60-300 мкл (шаг дозирования 0.5 мкл) R2: 10-200 мкл (шаг дозирования 0.5 мкл) R3: 10-200 мкл (шаг дозирования 0.5 мкл) Дозаторы снабжены функцией детекции уровня жидкости и дат
Реакционный ротор	147 кварцевых кювет с температурой инкубации 37±0,2 °C; 44 охлаждаемые позиции для калибраторов и контролей Максимальная загрузка 160 образцов; 86 позиций для реагентов с охлаждением на борту (2-8°С) + 2 позиции при комнатной температуре
Разъёмы	TCP/IP и RS-232C
Встроенная база данных	неограниченна по результатам
Объем	реакционный 150 мкл
Расход воды на охлаждение	25 литров в час
Детекция	фотодиод
Система дозирования	1-60 мкл (с шагом 0, 1 мкл) для Биохимии, 70 мкл (зафиксированы) для ISE. Дозаторы снабжены функцией детекции уровня жидкости и датчиком обнаружения препятствий (VOD). Детекция образования сгустка
Сканер штрих-кода	для образца и реагентов
Образцы	сыворотка, плазма, моча, ликвор
Фотометрический диапазон,А	0-2.5 единиц опт. плотности
Интерфейс ввода данных	анализатор-ПК: RS-232 C серийный порт ( 3 штуки); ПК-принтер: USB (2 порта)
Количество программируемых методик в памяти	неограниченно
Контроль качества	График Леви-Дженингса и Twin Plot
Оптическая система	дифракционная решетка с 15 фильтрами: 340, 376,405,450, 480, 505, 528, 546, 570, 600, 628, 660,700,750 и 800 нм
Калибровка	одноточечная, многоточечная, по фактору, 4P и 5P Logit-log, Кубический сплайн, Экспоненциальная, полиноминальная
Аналитические методы	1 —точеная , 2-точечная, кинетика, кинетика с бланком по образцу (реагенту)
Используемые пробирки	первичные пробирки 5,7 и 10 мл и чашечки
Тип прибора	автоматический со свободным доступом, пациент ориентированный, трехреагентная система
Ток потребления прибора	2000 ВА
Производительность	до 1040 тестов в час (800 фотометрических и 240 потенциометрических тестов)
Вес	275 кг
Источник света	галоген — вольфрамовая лампа
Габариты устройства	1350×1000×1250
Питание	220 В, 50 Гц, или 100 В, 60 Гц
