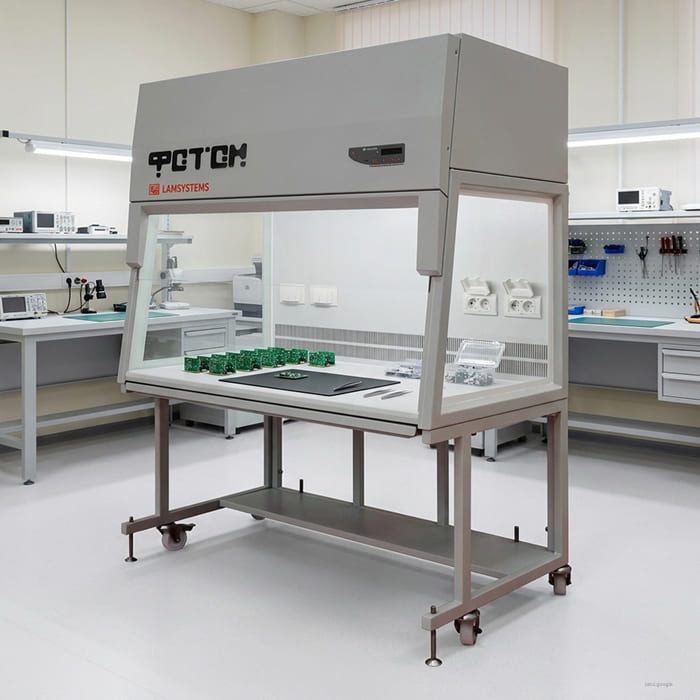

Ламинарный бокс БАВнп-01-«Ламинар-С»-1,2 для микроэлектроники

Ламинарное укрытие с вертикальным потоком воздуха шириной 1,2 м для защиты предметов от пыли и взвесей, LAMSYSTEMS

Назначение

Ламинарный бокс БАВнп-01-«Ламинар-С»-1,2 применяется для создания обеспыленной воздушной среды при сборке полупроводников, микроэлектронных компонентов, оптических приборов и выполнении точных операций. Изделие серии БАВ работает по принципу создания вертикального нисходящего ламинарного потока очищенного воздуха. Конструкция состоит из стального корпуса, рабочей поверхности из нержавеющей стали, системы очистки воздуха и микропроцессорного пульта управления.

Основные параметры

Ширина рабочей зоны: 1200 мм
Направление потока: вертикальный нисходящий ламинарный поток
Степень очистки воздуха: HEPA-фильтр класса H14
Система контроля: микропроцессорный блок управления с ЖК-дисплеем

Конструктивные особенности

Двухступенчатая очистка

Вентилятор подает воздух через предфильтр и финишный HEPA-фильтр H14, формируя обеспыленное поле для защиты обрабатываемых элементов.

Микропроцессорная система управления

Пульт управления с ЖК-экраном опрашивает оптические датчики скорости воздушного потока и автоматически поддерживает установленный режим обдува.

Закаленное фронтальное стекло

Защитное фронтальное стекло фиксируется под наклоном. Материал выдерживает химическую дезинфекцию и процедуры санитарной обработки.

Оснащение рабочей камеры

Столешница из нержавеющей стали устойчива к износу. Камера содержит светодиодные осветительные приборы и встроенный блок розеток.

Области применения

Сборка, пайка и контроль элементов микроэлектроники и полупроводников

Оптико-механическое производство, ювелирные работы и микроскопия

Проведение процессов в условиях чистых зон исследовательских лабораторий

Совместимость и сопутствующее оснащение

Ламинарный бокс устанавливается там, где располагаются лабораторные столы, подкатные тумбы и стационарные стойки. Внутри рабочей камеры свободно размещаются измерители, портативные аппараты, микроскопы, штативы и вспомогательные принадлежности.

Производитель/Бренд: ЗАО «Ламинарные системы» (LAMSYSTEMS / LAMSYS, Россия)

Ключевая характеристика: Вертикальный ламинарный бокс БАВнп-01-«Ламинар-С»-1,2 с HEPA-фильтром H14 для создания обеспыленной рабочей зоны в микроэлектронике

Характеристики

Страна	Россия
Бренд	Отечественный производитель
Скорость нисходящего воздушного потока	скорость, настроенная на предприятии-изготовителе — 0,4 м/с рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока — 0,25-0,5 м/с
Класс предварительного фильтра по ГОСТ Р ЕН 779-2014	G4
Класс установленного HEPA-фильтра (ГОСТ Р ЕН 1822-1-2010)	H14
Суммарная максимально допустимая нагрузка на встроенные блоки розеток	не более 1000 Вт
Производительность	790 м3/час (по чистому воздуху, подаваемому в рабочую камеру бокса)
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей)	в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017: по частицам размером больше или равным 0,5 мкм — 5 ИСО по частицам размером больше или равным 5,0 мкм — ИСО М (20; ≥ 5 мкм);LSAPC. 4,8 ИСО по ГОСТ ИСО 14644-1-2002
Уровень звукового давления на расстоянии 1 м от бокса	не более 55 дБ
Максимально потребляемая мощность	не более 1390 Вт
Потребляемая мощность	не более 390 Вт (без учета нагрузки на встроенный блок розеток)
Освещенность рабочей зоны	не менее 1000 Лк (Интегральное значение, определенное по всей площади рабочей зоны)
Вес	не более 155,5 кг (нетто)
Размеры рабочей камеры	1130х625х650 мм
Габаритные размеры	1200х760х1870 мм
